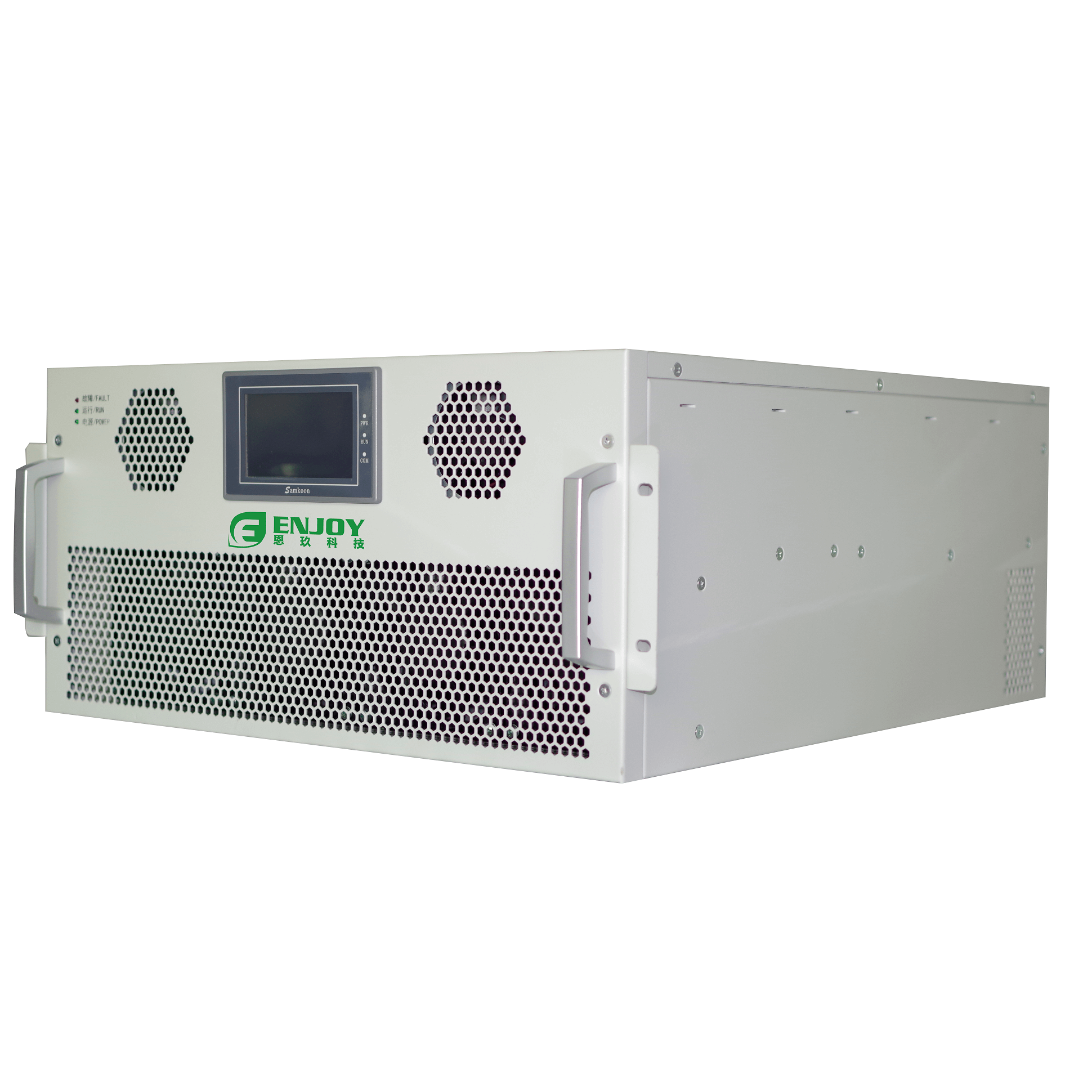

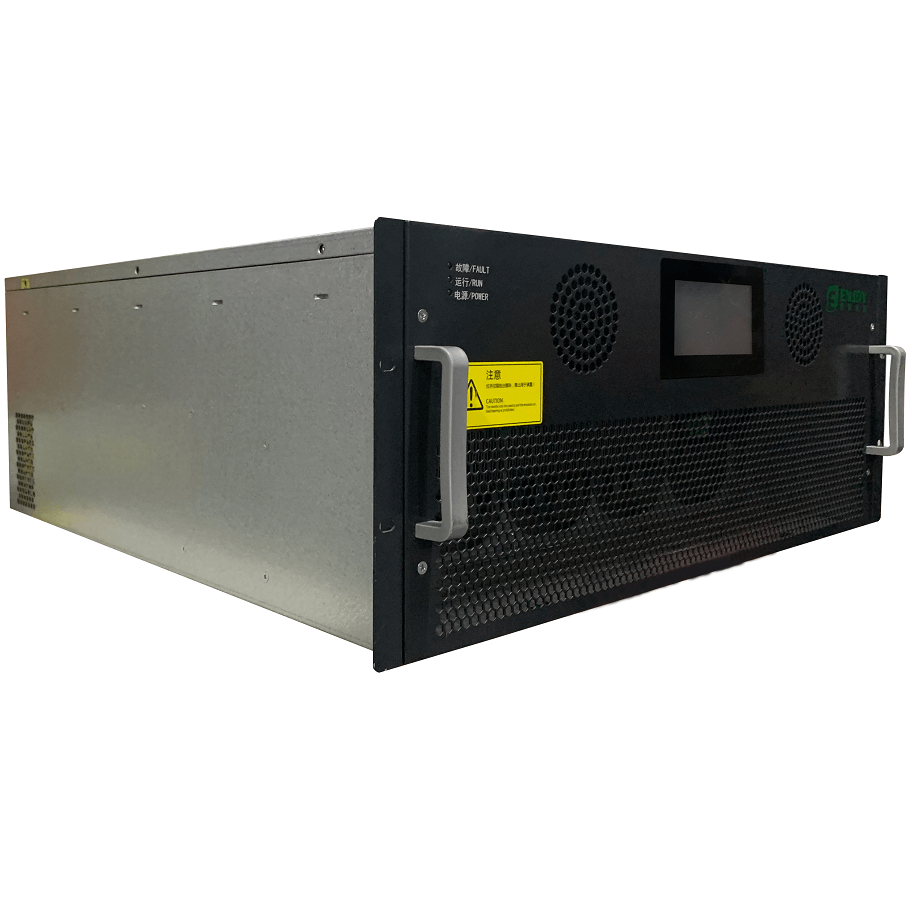

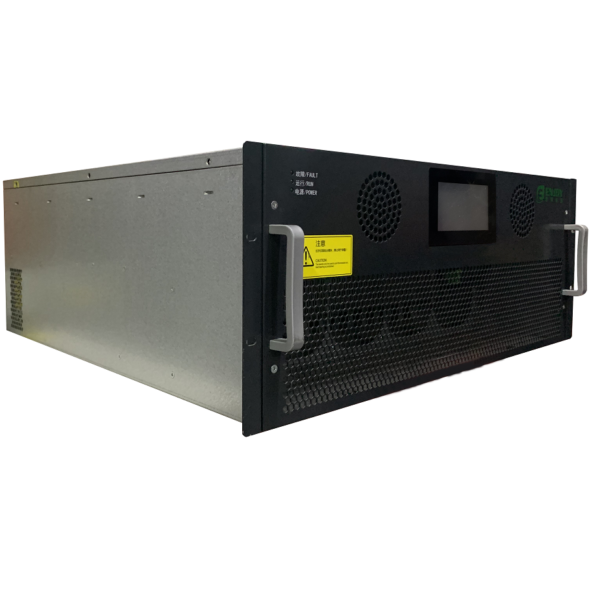

480/690V 有源滤波器模块

恩玖的480/690V有源谐波滤波器(有源电力滤波器)AHF模块是一种灵活的模块化电能质量产品,用于谐波抑制,功率因数校正和三相平衡。

额定容量:75A/100A
额定输入:480/690V 交流
电网频率:50/60Hz ± 10%
过滤器范围:2 至 50 阶

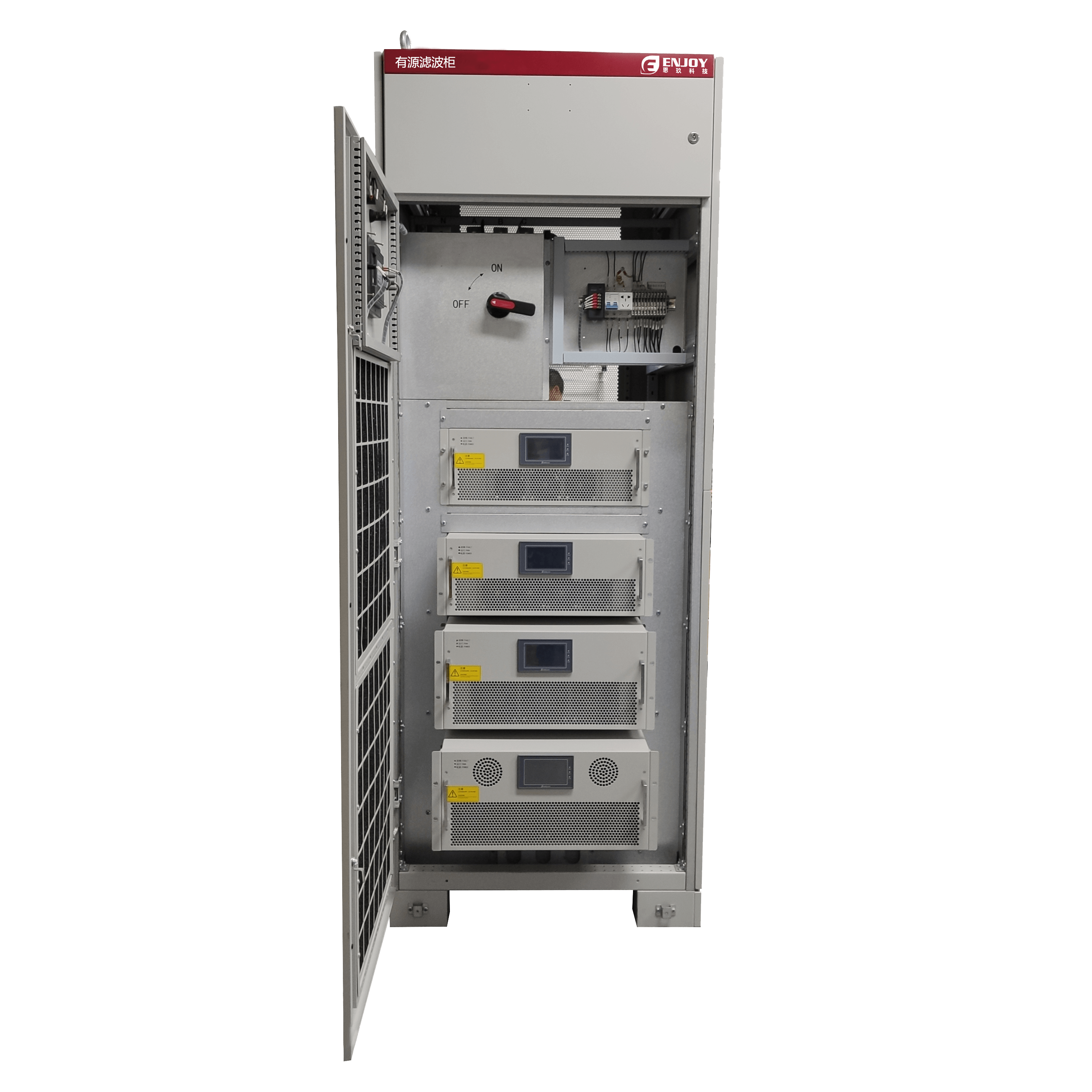

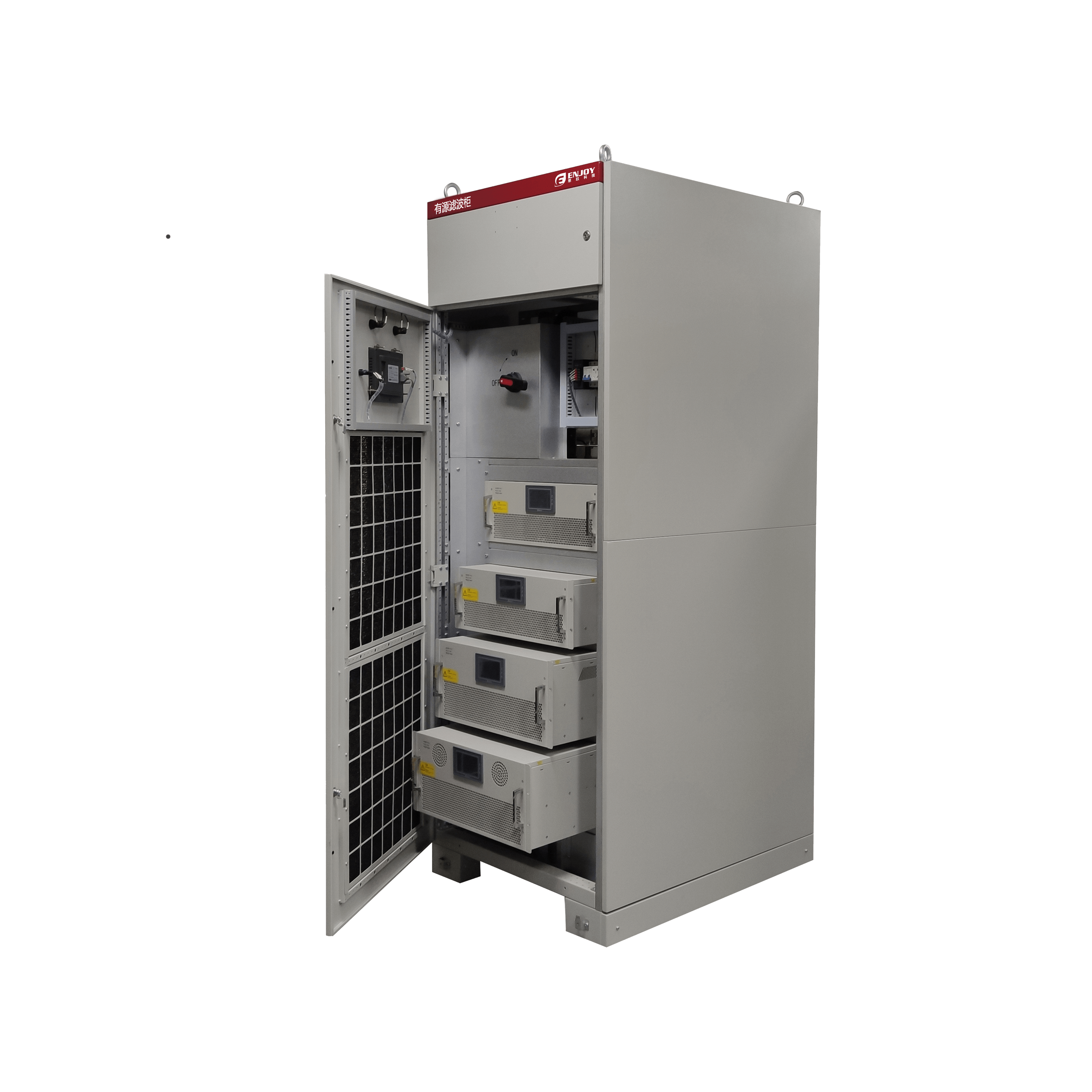

安装类型:壁挂式、机架式、落地式
电网结构:3P3W、3P4W

混合无功补偿: 支持

1.480/690V有源谐波滤波器AHF模块概述

恩玖的480/690V有源谐波滤波器AHF模块是一种三电平逆变电源管理系统,用于电力谐波滤波,功率因数校正,三相负载平衡,有效降低线损,延长电力设备的使用寿命。
恩玖的480/690V有源谐波滤波器AHF的模块化设计允许安装和集成的灵活性。它是所有电力消费者、系统集成商和 OEM 的首选电能质量解决方案。

2.有源谐波滤波器工作原理

恩玖的AHF与非线性负载并联,并使用一组电流互感器(CT)来检测负载电流。它通过其DSP芯片中的FFT算法计算每个次谐波电流,然后产生与检测到的谐波电流幅度相同但相位角相反的补偿电流,从而抵消原始负载谐波。

3. 产品规格

额定电压[V] 480/690 480/690
滤波器特性 线路额定电流 [A] 75 100
无功补偿容量 [kVar] 50 75
不平衡 kvar 和 kW 补偿 100% 100%
尺寸(宽*深*高,毫米) 525*626*250 525*626*250
重量 [公斤] 50 50

4 .有源谐波滤波器AHF模块特点

  • 采用三电平逆变器技术,能效高
  • 将负载平衡、功率因数补偿和谐波滤波功能集成到一个模块中
  • 混合无功补偿方案:内置16个DO端口控制普通电容,或RS485接口控制智能电容
  • 精确补偿,高速响应,总响应时间<7.8ms
  • 中性线的负载平衡和卸载
  • 灵活性和模块化

5.480/690V有源谐波滤波器AHF模块应用

  • 所有类型的工业装置
  • 使用变速驱动器 (VSD) 和变频器的设备
  • 电弧焊设备:电弧炉(EAF)、钢包炉(LF)、电弧焊机
  • 开关电源:电脑、电视机、复印机、打印机、空调、PLC
  • 不间断电源系统
  • 数据中心
  • 医疗设备:MRI扫描仪,CT扫描仪,X光机和直线加速器
  • 照明设备:LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯
  • 太阳能逆变器和风力发电机
