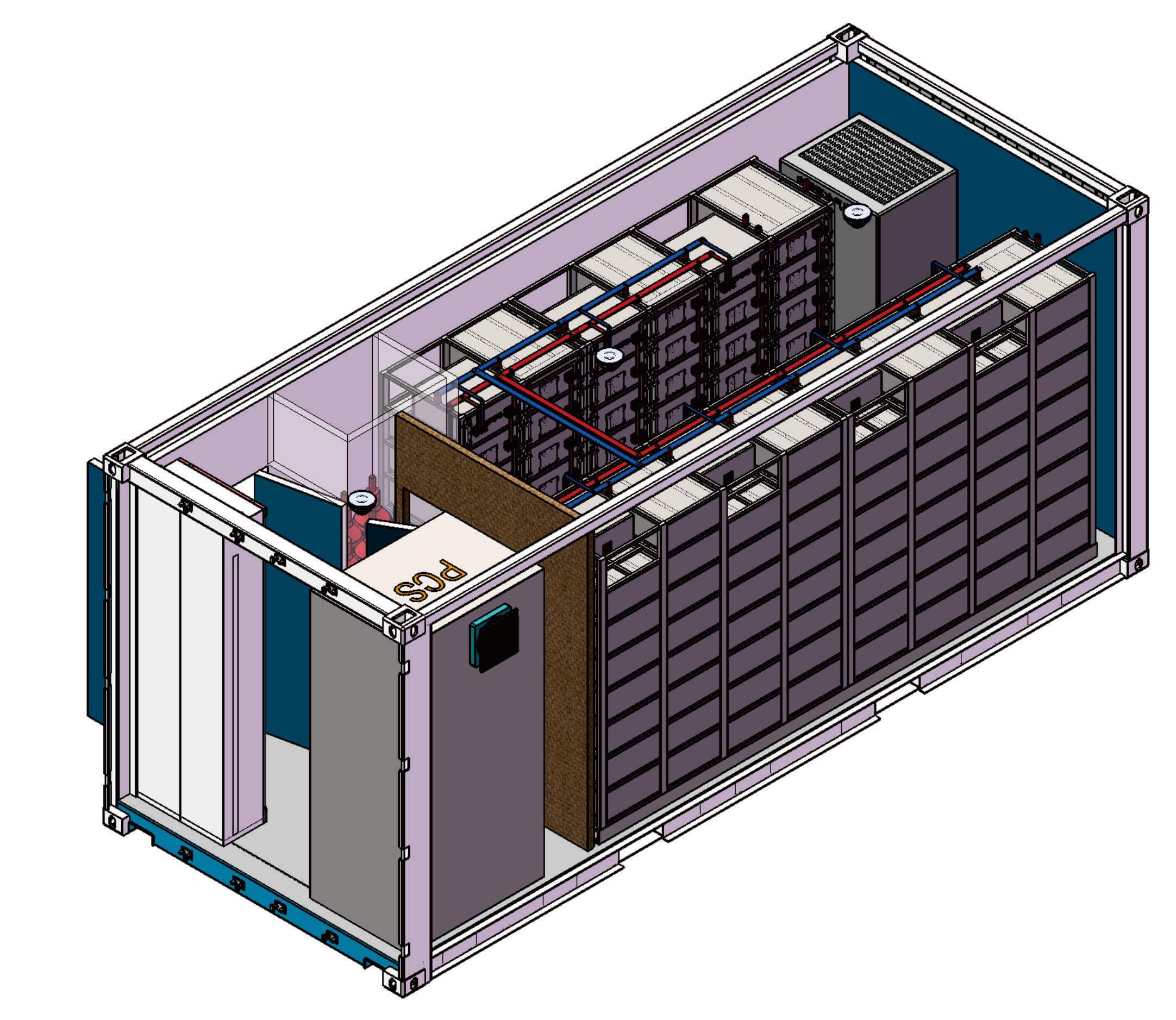

1. 储能系统组成
- 双向储能变流器
- 双向ACDC储能变流器
- 双向DCDC储能变流器(可选)
- 静态切换开关(可选)
- 隔离变压器(可选)
- 电池系统,含BMS、线束等
- 能量管理系统EMS
- 空调和消防系统
- 集装箱或户外柜
3. 储能系统特点
安全可靠
- 高品质磷酸铁锂电芯和模组
- 电池模块采用PC支架和钢结构设计
- 用于电池安装的阻尼垫设计,提高系统的抗冲击性
- IP54设计,实现恶劣环境安全可靠运行
- PCS与电池组串式连接,杜绝环流,提高系统可靠性和维护性
- BMS及交、直流多层保护,系统更安全
- 故障预测、识别及快速定位
高效便利
- PCS、电池系统均采用模块化设计,方便安装、维护、扩容
- 光伏、油机直接接入,多能源智能管控
- 一体化设备,可固定、可车载,易移动
- 多个系统可并联
- 高效化、数字化、智能化EMS 系统架构设计
- 0.5C充放电倍率
成本优化
- 一机多能:并离网不间断供电,动态扩容,削峰填谷优化用电模式
- 无功补偿、谐波抑制、改善三相不平衡,实现多能互补、科学配置
- 储能系统工厂预制,减少现场安装费用
- 体积小、重量轻,节省占地面积
- 寿命长、故障率低,运维成本低
- 最大限度地利用绿色能源,节省电费开支
4. 技术指标(可定制)
光伏参数(选配) | |
MPPT电压范围(V) | 200~700 |
MPPT满功率电压范围(V) | 250~700 |
MPPT路数 | 1-3(选配) |
单通道额定电流(A) | 80 |
电池参数 | |
电池类型 | 磷酸铁锂 |
额定电量(kWh) | 201 |
额定电压和电压范围(V) | 716.8,627~806 |
交流侧参数(并网) | |
额定输出功率(kW) | 100 |
最大输出功率(kW) | 110 |
额定电网和电压范围 | 400,320~460 |
额定电网频率和频率范围 | 50/60,±5 |
电网接线方式 | 3W+N+PE |
总电流波形畸变率 | <3%(额定功率时) |
功率因数 | 0.99(额定功率时) |
隔离方式 | 变压器隔离(可选) |
交流侧参数(离网) | |
额定输出功率(kW) | 100 |
额定输出电压(V) | 400 |
总电压波形畸变率 | <3%(线性负载) |
额定频率 | 50/60 |
过载能力 | 110% 长期 |
系统参数 | |
尺寸(W×D×H,mm) | 1900×1300×2385 |
重量(T) | 1.4 |
海拔高度 | >2000m时降额使用 |
环境温度 | 工作温度:-30°C~50°C,45℃以上降额使用 |
储存温度:-45°C~70°C | |
湿度 | 5%~95%RH,无冷凝 |
冷却方式 | 电池舱:工业空调;电气舱:强制风冷 |
消防系统 | 气体消防 |
防护等级和防腐等级 | IP54,标准C5 |
通讯接口 | CAN/RS485 |
5. 组串式储能系统方案与集中式储能系统方案对比
组串式储能系统:每簇电池独立接入双向AC/DC变流器的的DC侧

集中式储能系统:多簇电池并联后接入双向AC/DC变流器的的DC侧

组串式储能系统的特点:
- 每簇电池独立,不受内阻不一致影响,每簇电池充放电电流互不影响,杜绝了环流;
- 电池短板影响较小,一只电池只影响一个电池簇
- 故障后投切运行策略简单
- 电池衰减速度慢,寿命最大可延长一年
- 安全等级高,设计简单
集中式储能系统的特点
- 每簇电池内阻不一样,每簇电池充放电电流不一样,环流无法杜绝;
- 电池短板效应明显,1只电池影响1个PCS系统
- 故障后投切策略复杂
- 电池衰减速度快;
- 安全等级下降
6. 储能系统功能
工商业储能系统,微电网、混合微电网
- 削峰填谷
- 动态扩容
- 需量控制
- 后备电源
- 黑启动
- 电能质量
