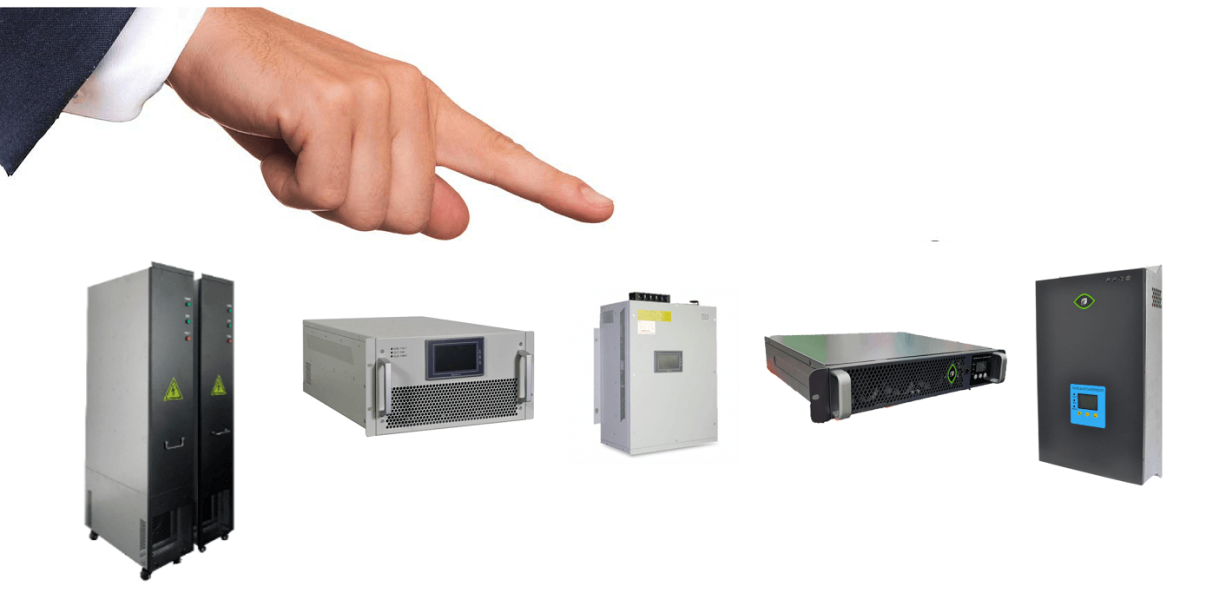

在电能质量行业中,在选择合适的有源谐波滤波器时需要考虑许多问题。本文列出了有源谐波滤波器选择和解释的一些常见问题,供您参考。
常见问题解答:功率因数校正电容器(PFCC)可以与有源谐波滤波器一起使用吗?
功率因数校正电容器可用于具有AHF的系统,我们称之为混合Va补偿解决方案。甚至可能需要对AHF进行谐波抑制,以保护PFCC免受谐波引起的过热和故障。
PFCC不能安装在AHF电流传感器的负载侧。PFCC应安装在AHF和公共联轴器(PCC)之间。
常见问题:恩玖有源谐波滤波器的主要功能是什么?
Enjoypowers AHF执行的三个主要功能是:
谐波抑制
功率因数校正
三相不平衡调节
常见问题:恩玖的有源谐波滤波器使用三电平逆变器?
恩玖的AHF都使用3电平逆变器。与2级相比,它具有以下优点:
- 等效开关频率高,纹波电流小,输出电能质量较好;
- 电感值小;损耗小,效率高;
- 该器件耐压低,可应用于更高的电压等级,损耗低;
- 体积小,功率密度高;
常见问题解答:有源谐波滤波器是串联还是并联到负载?
有源谐波滤波器与负载并联连接。滤波器可以断电甚至更换,而不会影响负载的运行。
常见问题。有源谐波滤波器是否可以并联组合以获得较大的谐波负载?
是的,最多可以并行组合 20 个模块。例如,五个 100A AHF 组成一个 500A 系统。
并联AHF系统只需要一组电流互感器(CT)。
模块与模块并联,需要标准网线。
常见问题。有源滤波器需要多少个CT?
CT 与 AHF 一起使用,以连续监测负载和谐波电流。如果在负载侧采样,则需要配置一组CT;如果在电源侧采样,则需要配置两组CT,减去2组CT值。CT的大小取决于总线的额定电流。
常见问题。有源谐波滤波器(AHF)是否能够针对特定的单个谐波?
无需针对特定的单个谐波,因为 AHF 会自动检测 2-50 次谐波并为所有谐波注入校正电流。
常见问题。如果负载产生的谐波电流超过有源谐波滤波器的大小,会发生什么情况?
AHF 会将其谐波消除电流输出限制在安全水平。额外的谐波电流不会被抵消,系统THDi会增加,滤波器不会过载和失效。
常见问题。有源谐波滤波器可以与无源谐波滤波器一起使用吗
AHF可以安装在已经在某些系统非线性负载上安装了PHF的电气系统上。
PHF消除了连接到PHF的非线性负载产生的一些谐波。当AHF与系统电源并联安装时,AHF的电流互感器将检测系统中剩余谐波电流的平衡。
AHF 将向主总线注入校正电流,以将测量的谐波电流降低到主总线端子上符合 IEEE 519 标准的水平。PHF和AHF的组合称为混合解决方案,用于许多应用。
常见问题。如何为VFD选择有源谐波滤波器的尺寸
VFD的谐波抑制并非易事,并且有许多因素会影响最终结果。为了准确确定有源谐波滤波器的尺寸,需要以下信息:
- 系统的电路图,包括VFD的位置和容量以及功率因数校正;
- 还提供详细的设备清单,特别是与单线图相结合。
- VFD特定信息,包括总功率,额定电流和实际电流;
- VFD是否使用电抗器,阻抗是多少?
- 是否有大的软启动负载,是否有发电机?
- 有源谐波滤波器的安装环境是否恶劣?如果是,需要选择工业级有源谐波滤波器
