Photovoltaic's Power Quality Application: Reasonsfor $20,000 Penalty

光伏的电能质量应用:20,000美元罚款的原因和恩玖解决方案

摘要

光伏系统作为一种可再生能源越来越受欢迎,但它也带来了越来越多的电能质量问题。本文将介绍一个机械厂光伏电能质量的案例。分析他在安装光伏系统后面临2万美元罚款的原因,并提出解决方案。

背景

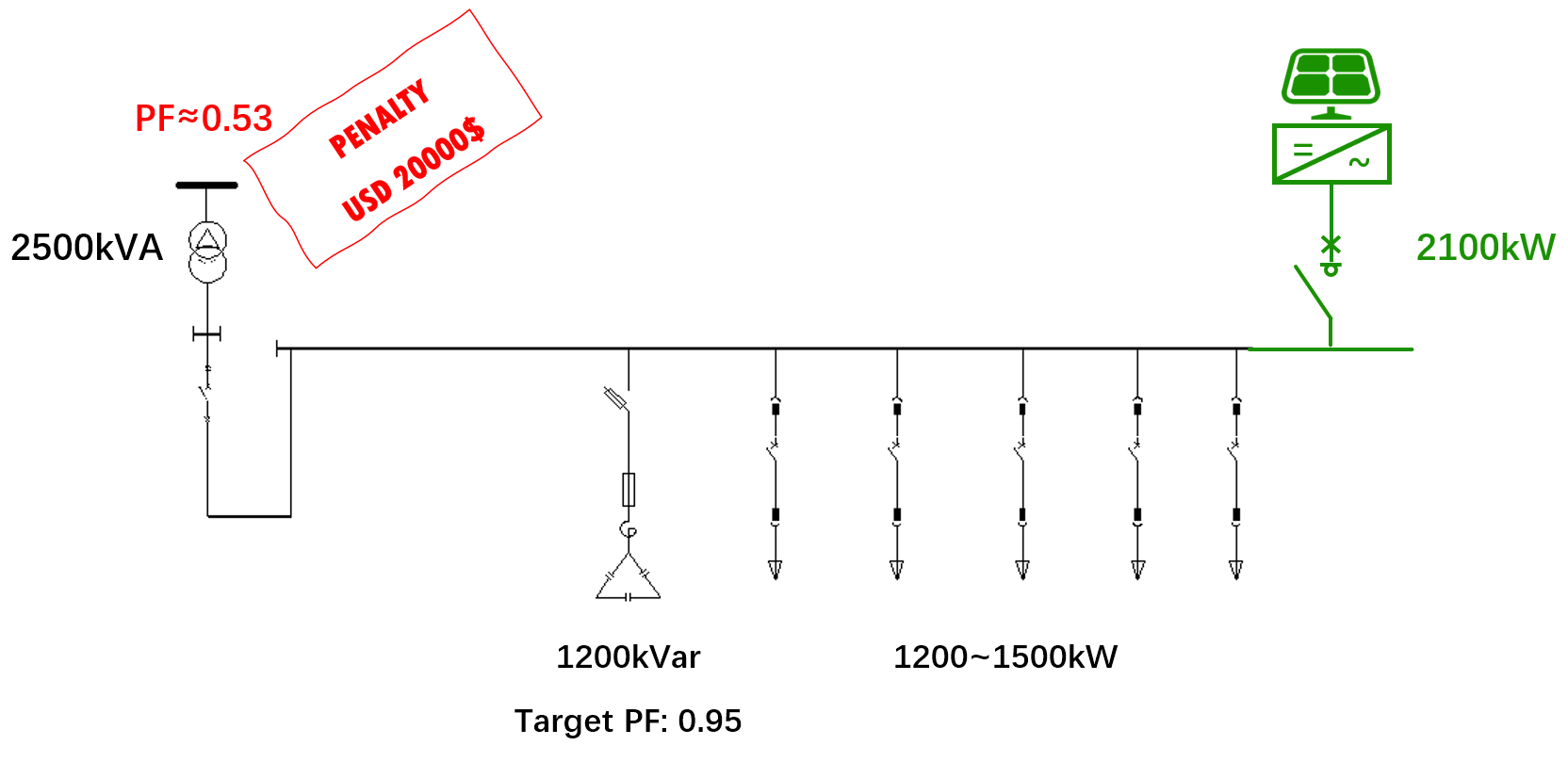

机械制造商配电系统的背景介绍如下:他安装了一台负载功率约为1200~1500kw的2500kVA变压器,并安装了目标功率因数为0.95的1200kvar电容器补偿柜。在安装光伏系统之前,他的月平均功率因数基本大于0.95,系统运行正常。

现象与结果

机械制造商安装2100kw光伏系统后,月平均功率因数降至0.53,并遭受20000美元的罚款。我们来分析一下被罚款的原因:

旧的无功补偿控制器只采样A相电流和相位BC电压,其默认为负载消耗正有功功率。当光伏功率大于负载功率时,系统消耗的有功功率为负,无功补偿控制器无法正常工作,导致1200kvar无功补偿柜正常补偿。

光伏系统产生大量电力,电网消耗的有功功率仅为前一个的30%。而且,由于无功补偿系统不能正常工作,电网消耗的无功功率也增加了,导致功率因数急剧下降到0.53。

恩玖的解决方案

如何解决这种光伏系统带来的电能质量问题?

  1. 增加SVG,确保无功补偿柜的容量和补偿精度能够满足整个系统的无功补偿要求。
  2. 采用SVG控制原有电容补偿柜形成混合补偿方案,目标功率因数设置为1,使整个无功补偿系统尽可能补偿无功功率。
  3. 如果可以选择光伏系统的接入点,尽量将其安装在无功补偿柜的前面,例如这个点,以最大限度地利用原有的无功补偿系统。
Figure 8 Circuit schematic diagram of hybrid compensation
图8 混合补偿电路原理图

结果

机械制造商增加了两个100kvar SVG的享受功率,并与原始电容器形成了混合补偿系统。客户的月平均功率因数恢复到0.95以上。

关于恩玖

恩玖在解决光伏系统的电能质量问题方面拥有丰富的经验和应用案例。如果您在光伏系统的可行性规划中遇到电能质量问题,请与我联系
