有源谐波滤波器工作原理
什么是有源谐波滤波器AHF?
有源谐波滤波器(AHF),也称为有源电力滤波器(APF),是解决谐波引起的电能质量问题的最新解决方案。它适用于具有非线性负载的各种行业和细分市场。
有源谐波滤波器(AHF)是一种高性能、紧凑、灵活、模块化、高性价比的电力电子设备,可以对低压电力系统中的电能质量问题提供即时有效的响应。
AHF可以延长设备寿命,提高电源可靠性和系统容量,减少能量损失,并满足最严格的电能质量标准和电网规范。
有源谐波滤波器工作原理

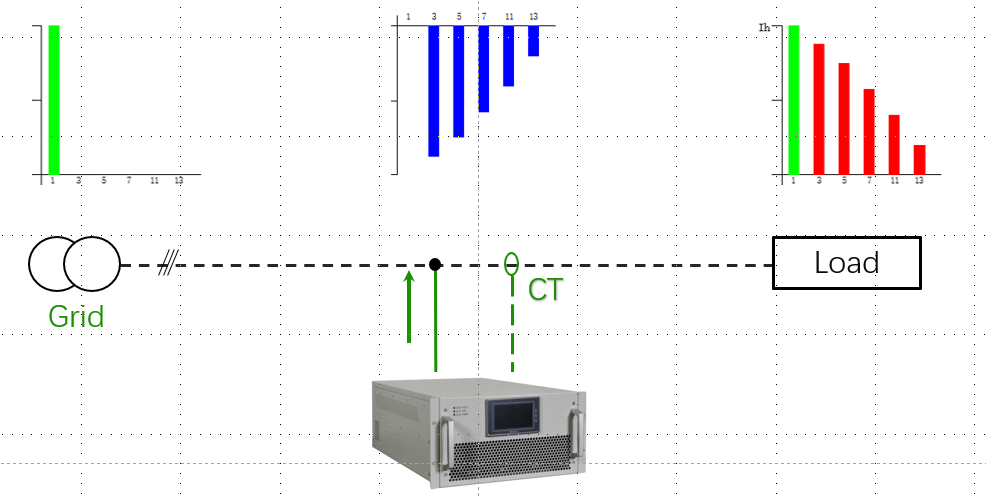

恩玖电源的有源谐波滤波器与非线性负载并联,并使用一组电流互感器(CT)检测负载电流。它通过DSP芯片中的FFT算法计算出每个次谐波电流,然后DSP向IGBT控制单元发送指令,产生与检测到的谐波电流幅度相同但相位角相反的补偿电流,以抵消原始负载谐波。
有源谐波滤波器除了消除谐波电流外,还可以提供容性和感性无功功率,以提高功率因数,解决三相不平衡问题。
