摘要：随着光伏（PV）组件和逆变器技术不断发展，800Vac 输出通过 10kV 或 35kV 变压器并网，已成为地面电站和工商业 PV 电站的主流架构。然而，在 PV+储能一体化场景中，传统 690Vac 集中式储能方案因电压不匹配而面临效率损失、电池健康状态（SOH）衰减加快和电网谐振等系统性挑战。本文从电气拓扑和电池管理角度探讨基于800Vac 构网型（GFM）组串式 PCS的解决方案，分析其如何解决并网痛点并提升全生命周期收益。
1 行业背景：更高电压 PV 系统中的储能适配挑战
为降低线路损耗（P=I^2 R）并提高系统功率密度，在高功率组串式逆变器中，AC 输出电压在 PV 系统应用中已从早期的 400V/540V 全面提升至 800Vac。这类设备通常直接连接双分裂或双绕组升压变压器，再接入 10kV 或 35kV 公用电网。
然而，当前储能市场仍普遍沿用风电时代的 690Vac 电压标准。当 800Vac PV 系统需要配置储能（用于峰谷套利或调频）时，电压不匹配迫使设计人员增加额外变压环节。这种“后加适配”方式会削弱电站的经济性。
2 现状分析：传统 690Vac 集中式方案的挑战
当前主流的“2.5MW/690Vac 集中式 PCS + 升压变压器”方案如下图所示：
图 1：传统 690Vac 集中式储能 PCS 方案。
该架构应用于 800Vac PV 电站时，会面临三项主要技术瓶颈：
2.1 拓扑冗余导致效率与成本双重损失
将 690Vac 储能接入 800Vac PV 系统，需要在 PCS 与并网点之间增加 690/800V 变压器（或直接升压至 10/35kV）。
- CAPEX 增加：变压器及其配套配电设施会直接增加系统平衡（BOS）成本。
- 效率降低：功率流经“PV 变压器 -> 电网母线 -> 储能变压器 -> PCS -> 电池”路径。多级变压器的铜损和铁损叠加，会显著降低系统效率。
2.2 低压侧电流导致线路损耗增加
根据功率公式 P=√3 UIcosф，在相同 2.5MW 容量下：
- 690V 系统电流：约 2091A
- 800V 系统电流：约 1804A。690V 方案的电流约高 16%。由于线路损耗与电流平方成正比，理论上，690V 方案的 AC 侧热损耗约高 34%，相较于 800V 方案。长期运行会显著增加全生命周期电缆损耗成本，并降低往返效率（RTE）。
2.3 集中并联引起的“木桶效应”和 SOH 衰减
这是集中式方案的突出缺点。集中式 PCS 通常在 DC 侧并联 6-12 个电池簇。
- 簇间环流：由于电池簇之间不可避免地存在内阻（Imp）和电压差异，并联回路中必然产生环流。
- 寿命衰减：环流会使部分电芯长期处于过充或过放状态，加速老化。现场数据表明，采用集中式 PCS 的储能电站中，电池 SOH（健康状态）运行一年后通常降至约 80%，严重情况下会降至 75%。这会直接导致项目后期可用容量大幅缩水，严重影响财务模型中的 IRR。
图 2：集中式储能 PCS 方案导致严重的电池环流问题。
3 技术突破：恩玖科技 800Vac 构网型组串式 PCS 解决方案
针对上述痛点，恩玖科技推出了250kW 构网型组串式 PCS ，专为 800V PV 系统定制。该产品在电气架构上与 800Vac PV 系统实现“同源匹配”。

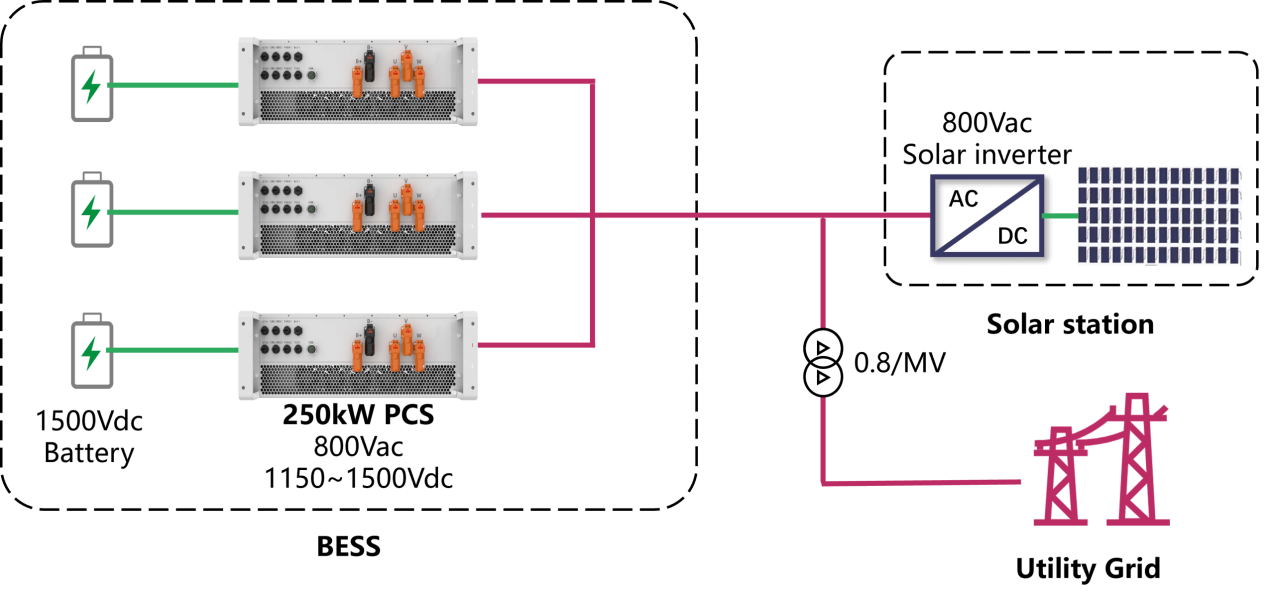

图 3：800Vac 组串式储能 PCS 无专用变压器方案。
3.1 800Vac 直连技术：显著提升效率并优化成本
- 参数特点：PCS 的额定 AC 电压为 800Vac，DC 电压范围宽至 1150-1500Vdc（同时兼容 690Vac/1000-1500Vdc）。
- 技术优势：PCS 的 AC 侧可直接连接 PV 电站的 800V 母线或双分裂变压器低压侧，无需设置储能专用升压变压器。
消除变压器损耗和故障点。
显著减少系统占地和初始投资。
3.2 组串式架构：从拓扑层面消除簇间环流路径
该方案采用模块化设计，单台250kW PCS 对应一个特定电池簇，实现“一簇一管理”的精细控制。
- DC 解耦：各电池簇在 DC 侧没有电气连接，从而在物理上消除簇间环流。即使一个电池簇发生故障，其他支路仍可正常运行。
- 容量利用率：即使电池老化程度不同，PCS 也能独立调节每个电池簇。“短板”（最弱电池）不会限制“长板”（最强电池），从而显著提高全生命周期放电量，并有效维持较高的 SOH 水平。
- 灵活容量配置：组串式架构支持灵活容量配置、分期建设和便捷的后续扩容。
图 4：组串式储能 PCS 优化电池簇 SOC 均衡。
3.3 解决双“跟网型”系统的谐振风险
光伏逆变器通常是跟网型（GFL）电源，需要跟踪电网电压和频率。传统储能 PCS 也采用跟网型控制。二者同时接入同一 800Vac 并网点（POI）时，尤其在弱电网（短路比 SCR 较低）环境下，两套控制环路容易发生耦合振荡，导致系统谐振，并可能引起脱网或设备损坏。
图 5：跟网型储能 PCS 与跟网型 PV 逆变器引发谐振风险。
为确保 PV+储能系统的电网稳定性，恩玖科技 PCS 集成了基于虚拟同步发电机（VSG）技术的构网型（GFM）控制算法，并通过三项核心机制解决谐振问题：
- 机制 1：虚拟阻尼：抑制电网功率振荡，模拟同步电机的阻尼特性，使 PV 输出的暂态波动更加平滑。
- 机制 2：惯性响应：提供虚拟转动惯量。当电网频率变化时，PCS 利用电池能量提供瞬时功率支撑，增强电网抗扰能力。
- 机制 3：虚拟阻抗重塑：主动重塑输出阻抗特性，在控制层面解耦 PV 逆变器与 PCS 之间的相互影响，大幅降低电网谐振风险。
图 6：构网型储能 PCS 有效消除谐振风险。
通过辅助服务创造新的收益来源 基于上述构网能力，该系统不仅是能量转移设备，也可作为电网“稳定器”，支持：
- 微秒级被动一次调频/调压
- 谐波抑制
- 主动二次调频/调压
- 灵活惯量支撑
这使电站业主能够提供高等级辅助服务，并从调频和调压市场获得辅助服务收益。随着可再生能源渗透率提高、电网强度（SCR）下降，构网能力将成为并网的强制要求，以确保符合未来电网规范。
4 硬件生态：宽电压适配与模块化扩展
随着储能行业进入300Ah+ 大容量电芯时代，电池 DC 电压持续升高，对 PCS 的电压适应能力提出严格要求。
4.1 与核心单元及主流电池柜无缝集成
恩玖科技 EPCS250 PCS 面向高电压、大容量场景设计。其 DC 侧最高支持 1500V，能够充分发挥大容量电芯的能量密度，并与主流电池制造商的产品深度兼容。
图 7：恩玖科技 EPCS250 构网型储能 PCS，适配 DC1500Vdc 电池。
该模块可完美适配 5MWh 液冷电池柜，产品来自宁德时代 CATL（EnerX）、亿纬锂能和国轩高科（ESD1331-05P5015）等主要制造商。采用“一簇一 PCS”的连接方式，可灵活组成 2.5MW/5MWh 标准储能阵列，实现模块化扩展并降低系统集成复杂度。
图 8：恩玖科技 EPCS250 PCS x 24 + 电池集装箱组成 5MW/10MWh 储能系统的示意图/效果图。
4.2 从 C&I 到大型电站的灵活配置
基于模块化架构，EPCS250 具有很强的场景适应能力：
- 分布式 C&I 场景：单台 PCS 可与液冷电池柜组合，构成 250kW/418kWh 分布式储能系统，支持灵活部署和即插即用。
图 9：EPCS250 PCS + 418kWh 电池柜组成 250kW/418kWh 储能系统，适用于 C&I 应用。
- 集中式大型电站场景：可集中安装 6 至 24 台 PCS 模块，组成 1.5MW – 6MW 大功率 PCS 柜。该方案既保留组串式管理的精细度，也兼具集中安装的运维便利性，可灵活匹配电池集装箱，满足不同容量需求。
图 10：1.5MW PCS 柜（包含 6 台 EPCS250 模块
5 交付业绩：国际认证与多场景部署
技术先进性需要通过标准认证和实际运行加以验证。
5.1 两项国际认证
目前，恩玖科技构网型 PCS 已成功取得欧洲 EN 50549 并网认证和法国并网认证。这表明产品完全符合欧洲对电网适应性、谐波控制和故障穿越能力的严格标准，为全球应用扫清了障碍。
图 11：恩玖科技 EPCS250 系列的 EN 50549-2/10 和法国并网认证证书。
5.2 广泛的项目应用
该方案已在中国和欧洲市场实现批量交付。无论是高海拔、高紫外线的西部 PV 基地，还是空间受限的工业园区，EPCS250 都展现出出色的稳定性和构网性能。
图 12：EPCS250 在内蒙古的应用案例。
6 结论与展望
在 800Vac PV 电站设计中，储能系统的电压等级匹配直接决定系统安全性和经济性。
从工程角度看，恩玖科技 250kW 构网型组串式方案通过 800Vac 电压匹配省去储能变压器环节，通过组串式管理解决集中式系统的环流和寿命短板，并通过构网技术降低电网谐振风险。
目前，该产品已取得欧洲 EN 50549和法国并网认证，并在欧洲和中国实现批量运行。对于追求高能效、长寿命和电网友好性的 PV+储能电站业主而言，这是技术一致性高且工程上更优的选择。
综上，该方案不仅从技术上解决了电压不匹配和电网稳定性问题，还通过同时降低 CAPEX（初始投资）和 OPEX（运营与维护）来降低 PV+储能电站的 LCOE，是当前高电压、大容量储能场景下的优选方案。
