1 背景与应用需求
工商业（C&I）储能系统广泛应用于削峰填谷、能源优化和电网调频等并网场景。电网停电时，恩玖科技的 PCS（储能变流器） 可在离网模式下运行，为负载供电。但真正的挑战是如何为关键负载提供不间断备用电源。
1.1 从“储能”到“备用电源”
1.1.1 为什么仅靠 PCS 无法实现无缝切换？
大多数工商业储能 PCS 在正常运行时采用并网模式（PQ 模式）。此时，PCS 本质上是一个“跟网型”电流源，以电网提供的电压和频率作为参考，并通过锁相环（PLL）跟踪电网相位。能源管理系统（EMS）负责控制充放电策略，PCS 仅负责输出有功或无功电流。
电网一旦发生故障（如短路或断线），电压参考会瞬间消失，PCS 的 PLL 随即失锁。为了防止 PCS 向故障电网反送电（危及检修人员安全），所有并网标准（如 GB/T 34120）都强制要求 PCS 在检测到电网失压时立即断开并停止输出，这一机制称为防孤岛保护。
1.1.2 离网模式的挑战：从“跟随”转为“构建”
如果储能系统需要在停电后继续供电，PCS 必须切换至离网模式（VF 模式）。此时，PCS 从“电流源”转变为“构网型”电压源，独立为负载建立稳定的电压和频率。由于许多负载是单相负载，PCS 需要提供 3P4W 输出，并具备100% 三相不平衡负载能力。
1.1.3 如何从并网模式切换到离网模式？
在传统储能系统中，从“并网运行”转为“并网停机”，再到“离网重启”，通常依赖人工操作或速度较慢的机械切换。过程如下：
- 电网故障，PCS 停机，负载失电。
- 人工确认故障并断开电网侧断路器，防止反送电。
- 人工将 PCS 运行模式改为离网模式。
- 发送启动命令，PCS 通过软启动建立电压。
- 整个过程通常需要 1 至 15 分钟，因此关键负载无法避免断电。
1.2 静态转换开关（STS）的核心价值
要让储能系统为关键负载提供不间断备用电源，必须引入能够在毫秒内响应电网状态的智能设备：静态转换开关（STS）。
2 STS 的技术原理与拓扑
2.1 STS 的核心组件与工作原理
图 1：STS 核心组件与工作原理图
如图所示，STS 主要由双向晶闸管（SCR）模块组成，这些模块串联在电网侧与负载侧之间的主回路中。
- 采样与控制：主控电路（MCU/DSP）对两侧电压和电流进行高频采样，实时计算幅值、频率、相位、相序和总谐波畸变（THD）。
- 驱动与执行：通过光耦隔离驱动电路精确控制 SCR 过零切换，实现毫秒级动作。
- 通信与协同：STS 提供两个隔离通信接口：CAN 接口用于与 PCS 进行毫秒级数据交互（如相位下发和协同模式切换），RS485 接口用于由 EMS 监控状态。
- 供电保障：必须配置不间断 24Vdc 辅助电源，确保在全系统失电等极端情况下，STS 控制器仍能执行逻辑判断和驱动动作。
2.2 STS 的典型拓扑与容量选型
2.2.1 典型拓扑结构
标准接线方式是将关键负载连接在 STS 与 PCS 之间，非关键负载连接在 STS 与电网之间，从而实现分级保障。

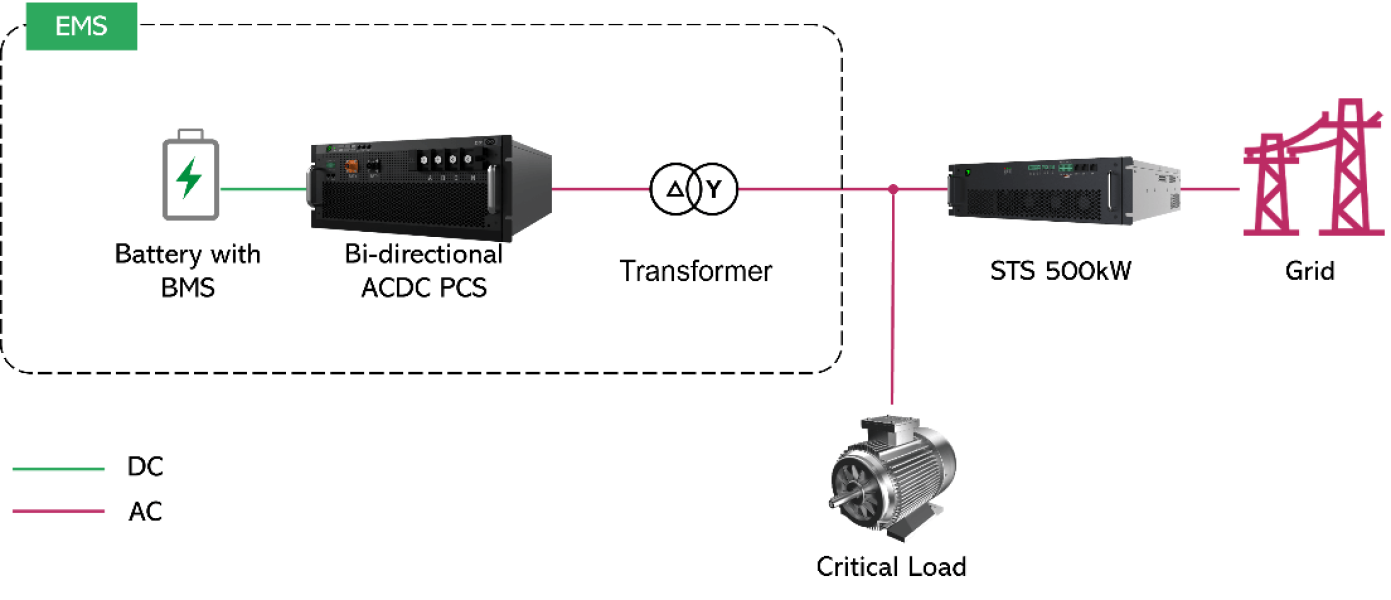

图 2：包含 EMS、电池、PCS、变压器、STS、电网和负载的系统拓扑图
2.2.2 STS 容量选型原则
STS 作为公共耦合点（PCC）的总开关，容量选择应遵循“宁大勿小”原则：
- 标准原则：STS 额定容量 ≥ 最大关键负载功率 + PCS 最大充电功率。
- 受控原则：在电网仅作为备用电源、且 EMS 能确保 STS 不过载，并通过 PCS 充放电控制策略的场景下，STS 容量可降低至与 PCS 充电功率相匹配。
2.3 A 类关键切换时序分析
2.3.1 从并网状态切换至离网状态（电网故障）
- 故障隔离：STS 检测到电网故障（欠压/过压、欠频/过频、电压暂降、畸变）后，在 <2ms 内快速封锁 SCR 驱动信号，从物理上断开电网连接。
- 模式命令：STS 向 PCS 发送高优先级“转离网”命令，命令通过 CAN 总线传输。
- 电压建立：PCS 收到命令后，立即从 PQ（电流源）模式切换至 VF（电压源）模式，并通过软启动平稳建立输出电压，防止冲击电流影响变压器或负载。
图 3：从电网故障到离网软启动的时序图
2.3.2 从离网状态切换至并网状态（电网恢复）
- 恢复判断：STS 确认电网电压、频率和相位恢复至正常范围并保持稳定。
- 相位下发：STS 锁定电网相位，将实时相角打包后发送给 PCS，并通过 CAN 总线传输。
- 主动跟踪：PCS 调节输出频率，使其相位逐渐接近电网相位。
- 无缝合闸：当 PCS 检测到相位差小于预设阈值（如 5°）时，发出合闸命令：STS 导通 SCR，同时 PCS 切回 PQ 模式。动作同步是确保无浪涌电流平稳并网的关键。
图 4：离网至并网预同步时序图
3 STS 工程指南：硬件配置与接线
3.1 物理接线核心规范
为确保纳秒级同步精度和系统安全，必须严格遵守以下规范：
- N 线（中性线）处理：在 TN-S 系统中，建议N 线不经过 STS（即 N 线直连）。这样可确保切换期间 N-G 电位保持不变，避免中性点漂移损坏单相负载。
- 维护旁路：必须配置带机械联锁的维护旁路开关，确保 STS 维护期间负载持续供电。
- CAN 通信电缆要求：
- 电缆类型：必须使用双绞屏蔽线，并在两端加装抗干扰磁环。
- 长度限制：CAN 总线在 STS 与 PCS 之间的长度严禁超过 15 米（建议不超过 10 米）。长度过大会导致高频同步信号衰减或延迟，影响锁相精度。
- 拓扑要求：必须采用“菊花链”（线性）拓扑，严禁星形连接。
3.2 CAN 通信硬件 DIP 开关配置
STS 与 PCS 通过 CAN 总线实现毫秒级数据交互。为确保通信稳定，需要正确设置 CAN 地址和终端电阻。
地址分配规则：
- PCS 地址：从 1 开始连续编号（1、2、…、N），最多支持 4 台并联。
- STS 地址：固定设置为 5。
终端电阻配置规则：
CAN 总线必须采用“菊花链”拓扑。仅在总线物理距离最远的两端设备上启用 120Ω 终端电阻，中间设备的电阻 DIP 开关必须处于 OFF 状态。
表 1：PCS 与 STS 的 DIP 开关定义
l 典型配置示例（1 台 STS + 4 台变流器）
在由 1 台 STS 和 4 台 PCS 并联组成的系统中，PCS1 被指定为离网模式主机。STS 和所有 PCS 均采用线性拓扑接入同一 CAN 总线，物理链路两端为 STS 和 PCS4。
- 物理链路：STS <-> PCS1 <-> PCS2 <-> PCS3 <-> PCS4
- STS：地址设为 5，终端电阻开启。
- PCS1~3：地址设为 1~3，终端电阻关闭。
- PCS4：地址设为 4，终端电阻开启。
4 STS 工程指南：软件参数设置
4.1 PCS 关键参数（通过 EMS/上位机设置）
系统上电调试前，请配置以下 PCS 参数：
4.1.1 PCS 基本电气参数：
- 电压/频率等级（0x5001/0x5002）：必须与 STS 所连接电网的电压/频率严格一致（如 400V/50Hz）。
注意：如果 PCS 与 STS 之间有变压器，应填写变压器 PCS 侧电压，而不是电网侧电压。
- 接线模式（0x501C）：
- 默认设置为 0-3P4W（三相四线制）。
- 如果存在Delta/Wye（三角形/星形）隔离变压器，位于 PCS 与 STS 之间，且 PCS 侧没有中性线，则必须设为 1-3P3W（三相三线制）。否则，由于三角形绕组侧不存在物理中性点，无法采样相电压，将触发电压采样故障。
- 变压器相角（0x1669）：如果存在 Delta/Wye（三角形/星形）变压器，以常见 DYn11 绕组为例，PCS 变压器角差需要设为 300（表示滞后 30°），以补偿变压器产生的 30° 相位超前。
4.1.2 PCS 运行模式与逻辑：
- 运行模式（0x5066）：设为离网模式，确保储能系统具备建立电压源的能力，这是与 STS 配合运行的软件基础。
- 主从设置（0x5068）：多机并联运行时，仅指定一台 PCS 为“主机（1）”，其余设为“从机（0）”。
4.1.3 PCS 通信目标：
- STS 主机地址（0x1012）：输入实际设置的 CAN 地址，该地址位于 STS 上（如 5）。
- 通信使能（0x506C）：设为 1-使能，以激活与 STS 的握手功能。
4.2 STS 关键参数设置
4.2.1 STS 通信目标：
- PCS 主机地址（0x1012）：输入 CAN 地址，该地址属于 PCS 主机（通常为 1），确保 STS 能向正确目标发送同步命令。
4.2.2 STS 特殊场景配置（DO NOT MISCONFIGURE：不得误设）：
- 柴油发电机模式（0x506E）：
- 连接电网时：设为 0-电网模式。
- 连接柴油发电机时：设为 1-柴油发电机模式。该模式会放宽频率保护范围，以适应发电机波动。错误配置可能导致 STS 误触发或拒动。
- 变压器模式（0x506F）：
当 PCS 与负载之间存在三角形-星形（Δ/Y）隔离变压器时，设为 1-使能。
启用该模式后，STS 可在电网对变压器反向充电（PCS 未运行）或带变压器黑启动期间采用导通角软启动策略抑制励磁涌流。在同步并网期间，STS 将快速过零合闸，以确保波形完整。
5 A 类辅助电源与 EMS 监控系统
必要性：在“全系统失电场景”（电网失电且 PCS 尚未建立电压）下，STS 控制器必须保持在线以执行逻辑判断。
解决方案：配置支持三路冗余输入的 APS 模块：HVDC（电池）+ AC（电网）+ AC（PCS 输出），稳定输出 24Vdc。
5.1 关键附件：APS 电源
为通过多源冗余确保 STS 获得可靠的 24Vdc 电源输入，我们提供 APS 附件。该模块具有三路输入，可分别从电网侧、PCS 的 AC 侧和电池 DC 侧取电，并稳定输出 24Vdc，保障 STS 正常运行与通信。
更重要的是，这可确保 STS 控制器保持供电，以执行控制逻辑并维持 CAN 通信，即使处于全系统失电场景（即电网失电且 PCS 尚未建立电压）也不例外。
5.2 EMS 监控方案
在完整储能系统中，EMS 可与 STS 通信，并通过 RS485 进行监控；另外，EMS 可获取 STS 工作状态，数据来自 PCS 的 Modbus 寄存器 0x2212。对于在现有系统中加装 STS 的项目，可通过配置 PCS 和 STS 参数实现无缝切换，即使不修改 EMS。
6 PCS 与 STS 标准操作流程
6.1 并网启动流程
- 上电并等待：电网已接入，STS 检测正常。
- 状态：POWER 灯常亮、FAULT 灯熄灭、RUN 灯闪烁（待机）。
- 链路导通：PCS 向 STS 发送“导通”命令（通过 CAN）。
- 状态：STS 的 RUN 灯常亮，SCR 导通，主回路闭合。
并网运行：EMS 向 PCS 发送“启动”命令。
动作：PCS 开始逆变，系统进入并网运行。
6.2 离网/黑启动流程
- 状态确认：系统未连接电网。
- 状态：STS 的 POWER 灯熄灭，FAULT 灯亮起（电网缺相/异常）。
- 逻辑：不满足导通条件，PCS 不会向 STS 发送导通命令。
- 黑启动：EMS 向 PCS 发送“启动”命令。
- 动作：PCS 在 VF 模式下输出电压，为负载供电；STS 保持断开，实现物理隔离。
7 常见问题排查
7.1 同步/并网失败
- 现象：电网恢复后，系统一直处于“预同步”状态，无法合闸。
- 根因分析：
- 通信延迟：单根 CAN 电缆过长，导致相位数据包延迟，锁相精度下降。
- 相位偏差：系统存在 Δ/Y 变压器，但未启用“变压器模式”。
- 电源抖动：电网或柴油发电机波动过大，导致 PLL 无法锁定。
7.2 切换时掉电
- 现象：切换期间继电器跳闸或设备重启。
- 原因：PCS 建压时间过长（>20ms）；或 STS 保护阈值设置过宽，直至电压严重跌落后才动作。
7.3 A 类 EMS 监控数据异常
- 排查：检查方案 B 中 PCS 寄存器 0x2212的映射地址是否偏移；检查 CAN 通信心跳是否正常。
7.4 相序错误导致短路损坏
警告：STS 输入侧（电网）与 PCS 输出侧的物理相序（A/B/C）必须严格一致。软件无法修正物理相序接线错误。如果相位接反（如 A-C 对调），并网瞬间将发生相间短路，造成严重设备损坏。调试前必须使用相序表检查两侧相序。
7.5 辅助电源冗余配置要求
- 严禁：不得仅依赖电网 AC 为 STS 供电。在“全系统失电场景”下，如果电网故障而 PCS 尚未建立离网电压，一旦 STS 失去控制电源，便无法维持通信和逻辑判断，导致切换失败。
- 强制要求：必须连接 APS（24Vdc），并确保 APS 能以电池侧 DC（HVDC）作为最终备用电源。
8 维护与环境
8.1 日常检查项目
- 需实时监控变流器输入/输出电压、电流和运行状态，并安排专人巡检：
- 听：变流器无异常声音。
- 闻：变流器内部无异常气味。
- 看：内部温度读数处于正常范围。
8.2 定期维护
- 检查变流器外观是否损坏或锈蚀。
- 使用热成像仪/温度计确认内部温度正常。
- 确保周围通风、环境温度、湿度和粉尘水平符合要求。
- 检查电缆绝缘是否老化或损坏，必要时更换或进行绝缘处理。
- 检查端子螺栓是否有老化或烧灼迹象，并用手或工具紧固，确保连接可靠。
8.3 A 类应用环境规范
在高盐雾或高粉尘环境中，需要采用特殊安装工艺，不适合标准部署。应重视清洁和防腐措施，并在严苛环境下缩短维护周期。
散热：STS 模块采用强制风冷（前进风、后出风）。安装在一体柜内时，柜体进风口必须与模块对齐。模块进风口与柜体进风口的距离必须 ≥110mm。模块出风口必须加装风道，将热风直接导向柜体出风口，避免热风在柜内循环。
