恩玖电能质量应用:有源谐波滤波器应用于数据中心、长三角数字金融数据中心。
项目背景
现代社会正处于大数据时代,数据中心是信息化的基础。为了保证数据的存储和计算,数据中心对电力的可靠性提出了极高的要求。一旦停电导致内部服务器关闭,将造成非常大的经济损失。
为了保证数据中心的正常运行,通常会配置大量的UPS、开关电源和逆变机房空调。其中,由于UPS、开关电源和逆变空调设备的存在,大量5次、7次、11次谐波注入电网。如果不进行谐波控制,谐波将对电网造成严重污染。数据通信系统还会产生大量的干扰,导致通信数据错误,甚至瘫痪和中断,从而降低配电系统的安全性和可靠性。

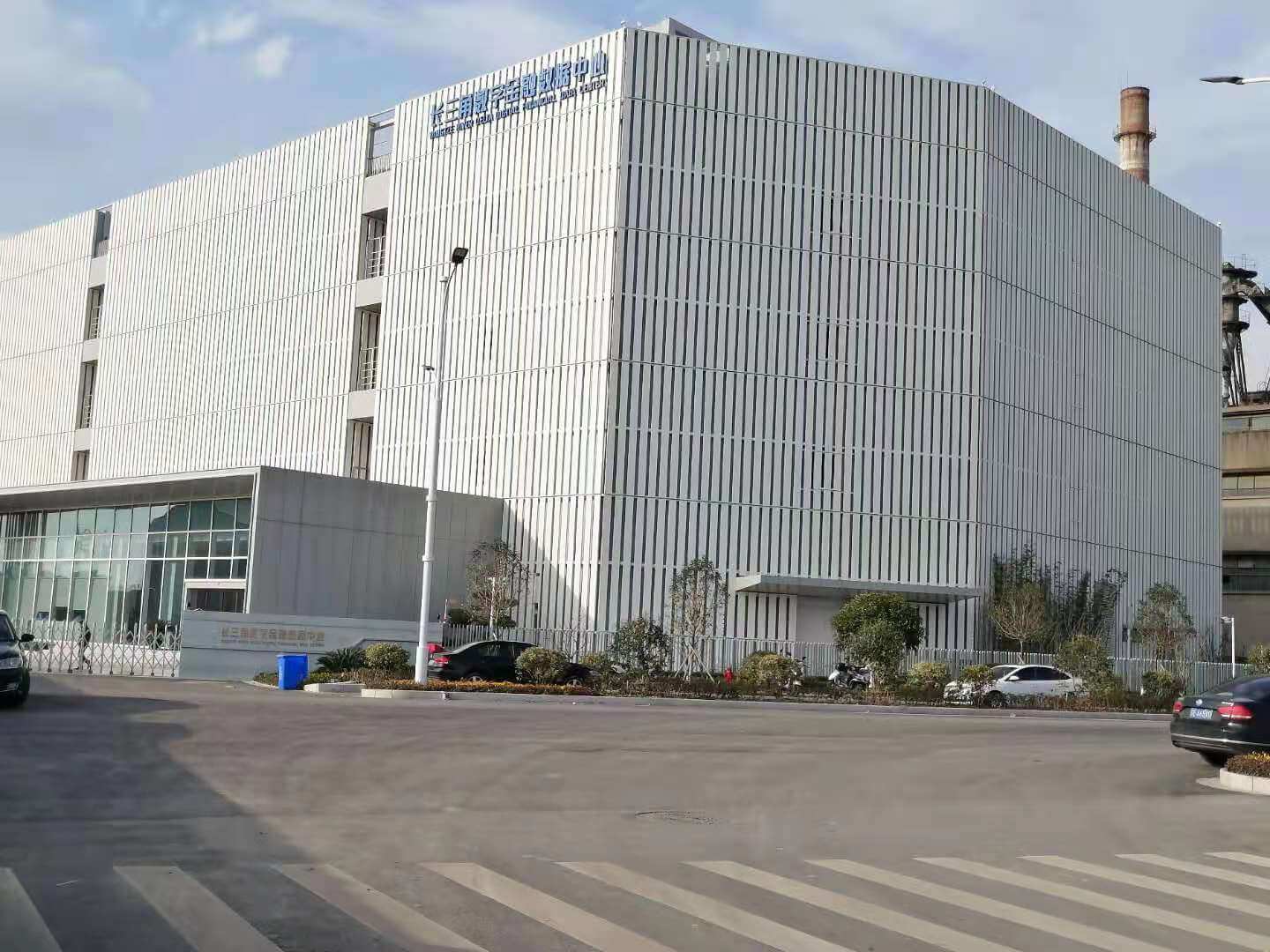

长三角数字金融数据中心数据中心使用大量不间断电源(UPS)、中央变频空调、开关电源、计算机、电子节能灯等。
恩玖解决方案

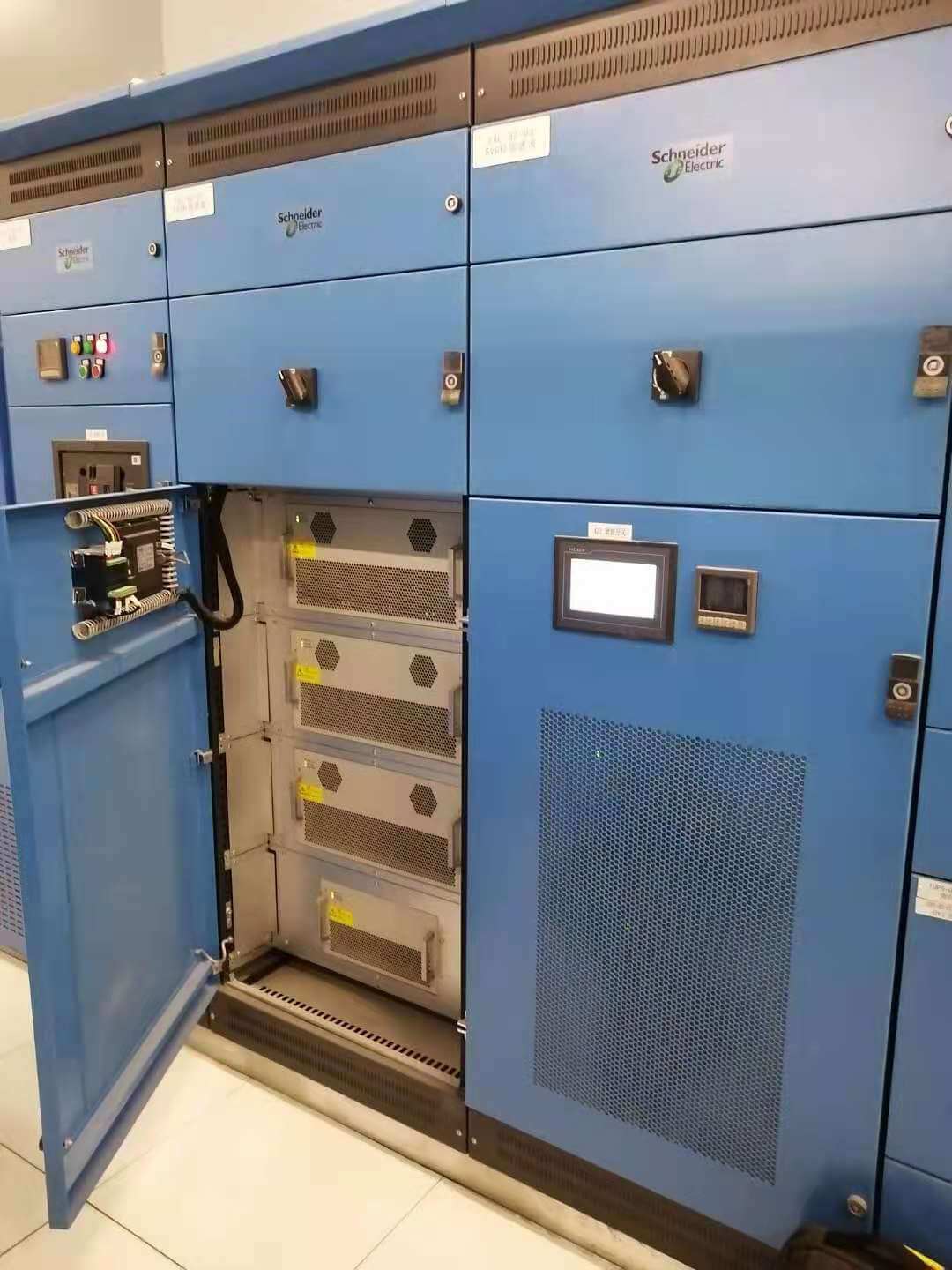

数据中心的谐波主要由UPS和一些非线性直流电源产生。供电系统由两台1000kVA变压器和一台800kW发电机组成。采用集中管理方案。每台变压器的容量为400A。源电源滤波器由四台100A并联机实现,型号为SinE-APF-100A,自动跟踪和补偿负载产生的谐波电流,确保整个系统安全可靠运行。
谐波消除的影响

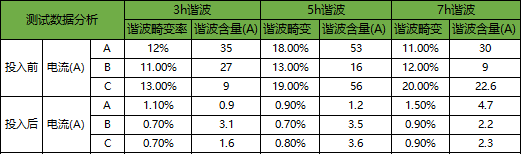

从图中可以看出,在AHF投入使用之前,3、5、7等谐波频率的含量比较大;使用有源谐波滤波器后,有效抑制了各阶次的谐波电流,改善了供电系统。稳定性好,消除了谐波对通信系统的危害,并收到了良好的运行效果。满足计算机中心和监控中心等自动化设备对电能质量的要求,可有效解决谐波干扰和误跳闸问题。
