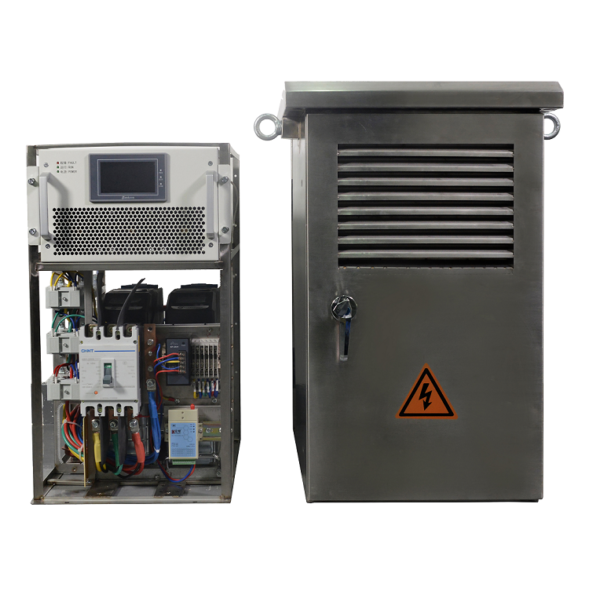

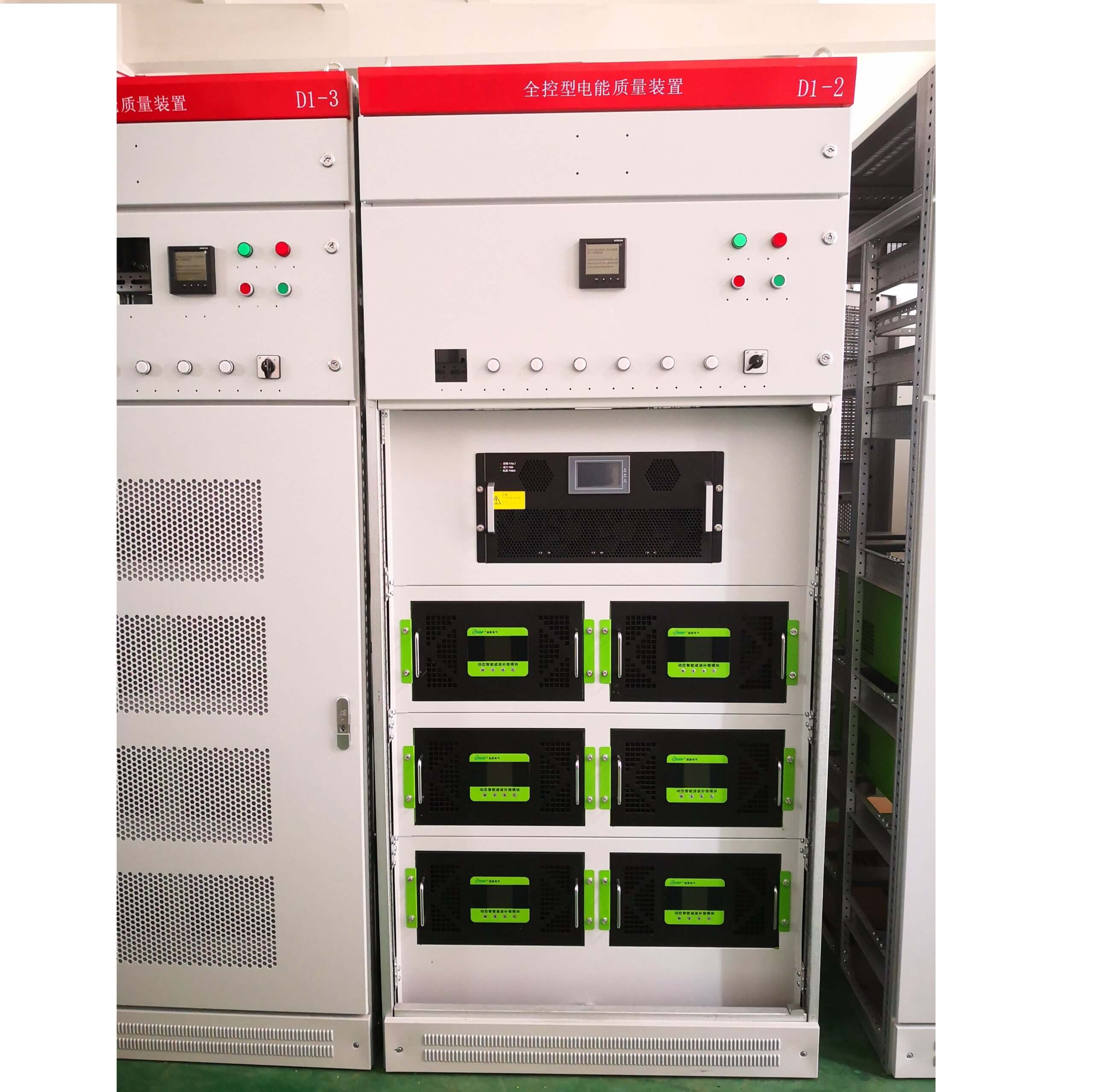

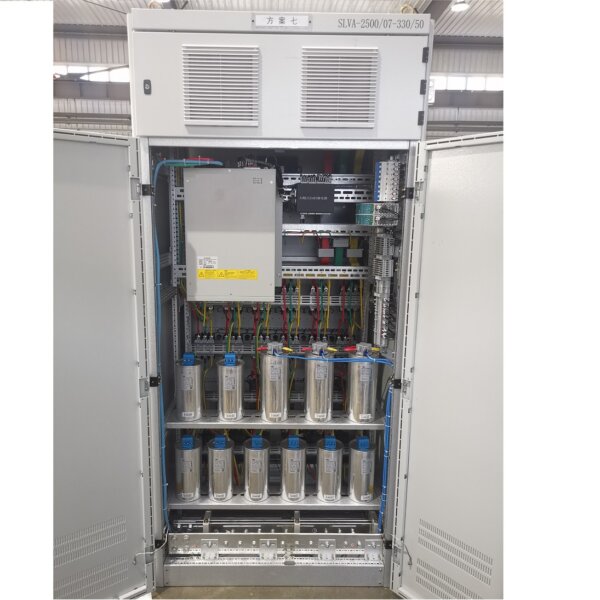

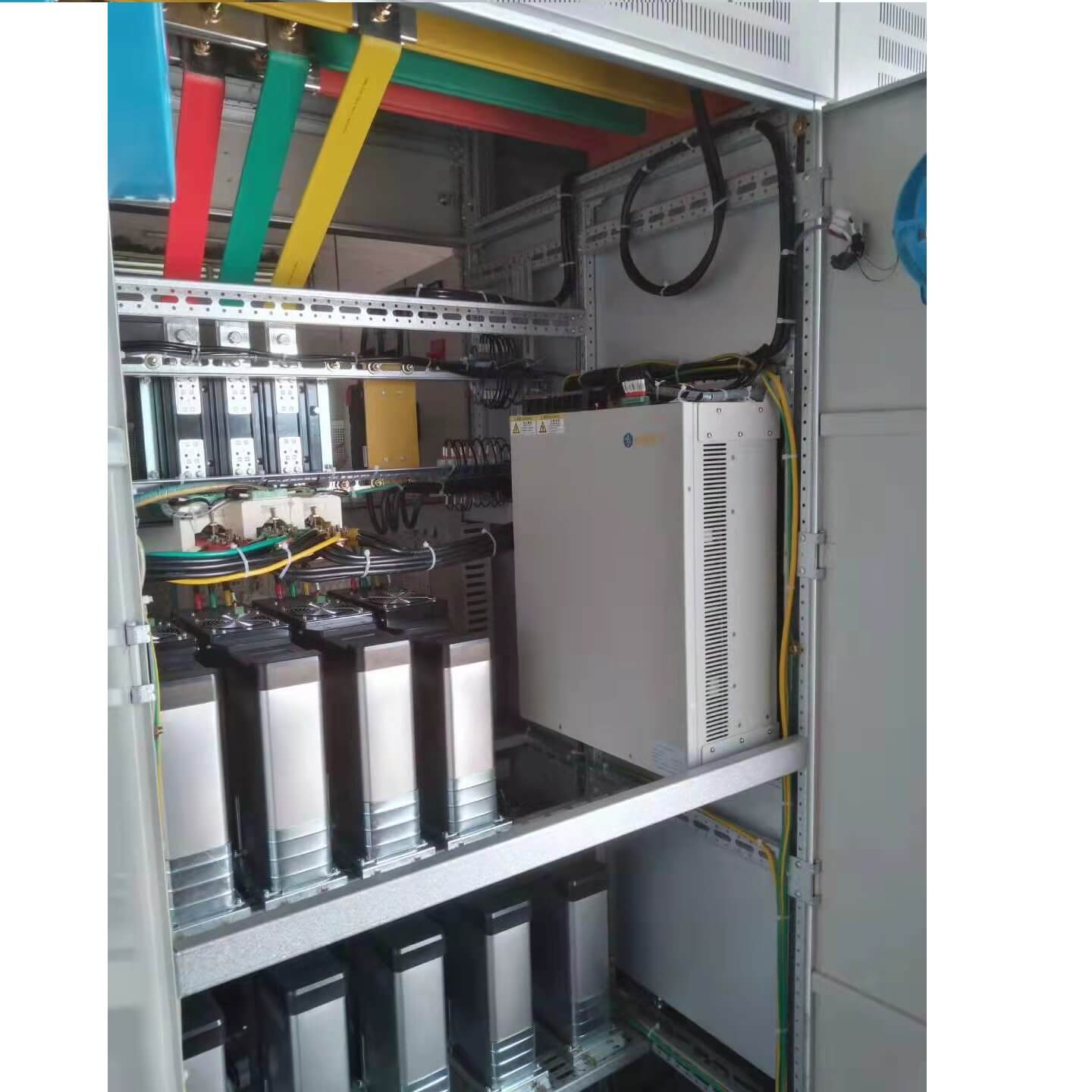

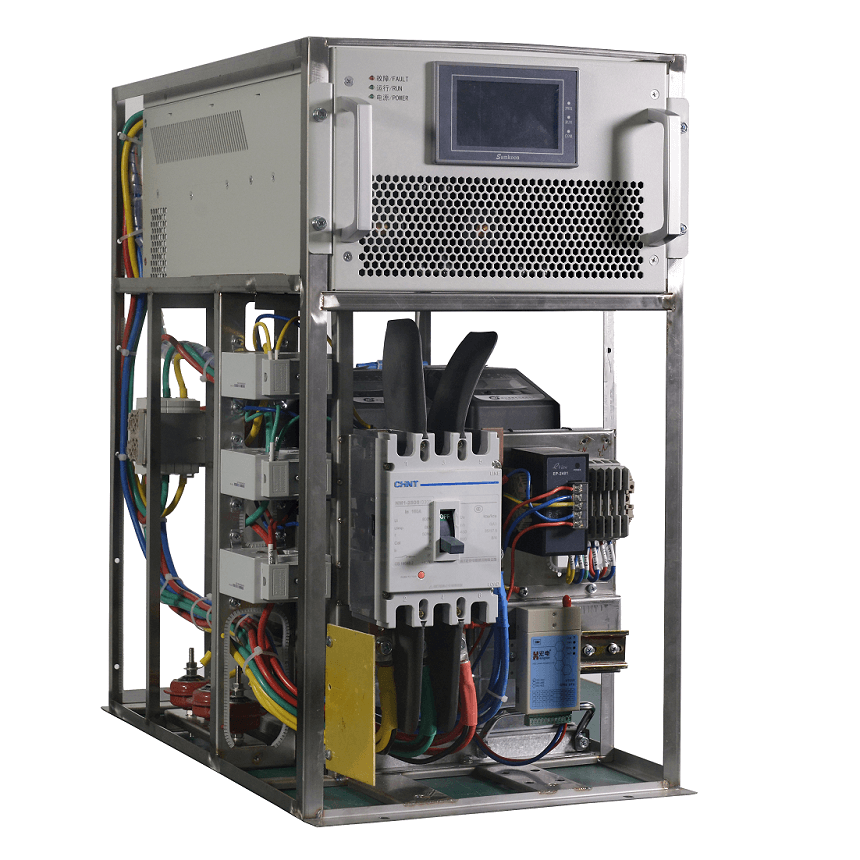

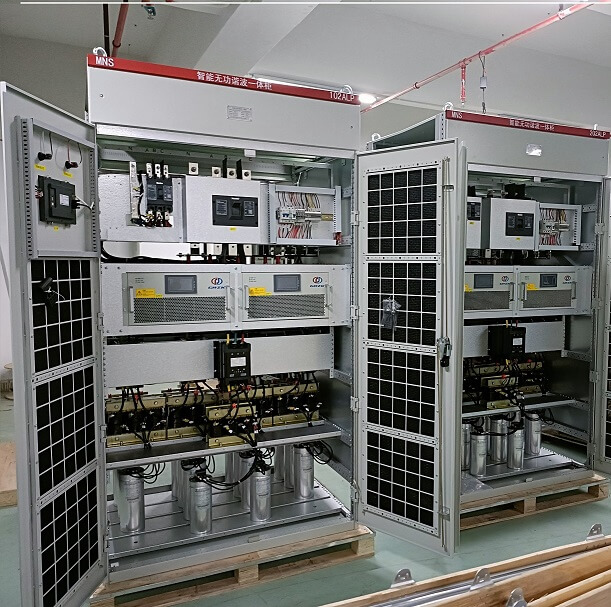

混合补偿SVGC方案

国网低压开关柜标准化设计方案(2020版)方案7,介绍了一种高性价比的混合补偿SVGC方案,既可满足功率因数校正等电能质量需求,又能大幅降低设备成本。恩玖科技推出的所有电能质量产品,均适用于混合补偿方案,可提供共补、分补和混补等多种补偿方式,具备快速响应、精准补偿、配置灵活、安全可靠等优点。

  • 额定电压: 200/400/690Vac
  • 电网频率: 50/60Hz ± 10%
  • 功能: 功率因数校正、谐波治理、三相不平衡调节

1. 混合补偿SVGC概述

混合补偿SVGC方案充分发挥了AHF和SVG电力电子产品的技术优势,与传统接触器或晶闸管开关失谐滤波电容器组的成本优势,形成高性价比的无级实时补偿系统。
混合无功补偿器(HVC)提供不同的功能:
混合补偿SVGC提供不同的功能:

  • 消除谐波
  • 功率因数校正
  • 三相不平衡校正

混合补偿SVGC方案可以延长设备寿命,提高系统的补偿性能和稳定性,减少能量损失。

2. 混合补偿SVGC的工作原理

混合补偿SVGC方案使用电容器组来满足电力系统的最大容性无功功率要求,SVGC中的 AHF 和 SVG 负责额外的连续补偿(容性或感性)。同时,SVGC可以补偿系统谐波,降低三相不平衡度。
SVGC中的电容器组由AHF和SVG通过RS485或DO信号直接控制,RS485用于智能电容器,DO信号用于普通电容器。

混合补偿SVGC的工作原理
混合补偿SVGC的工作原理

3. 混合补偿SVGC的一次图标注方法

混合补偿SVGC的一次图标注方法
混合补偿SVGC的一次图标注方法

4. 混合补偿SVGC结构示意图

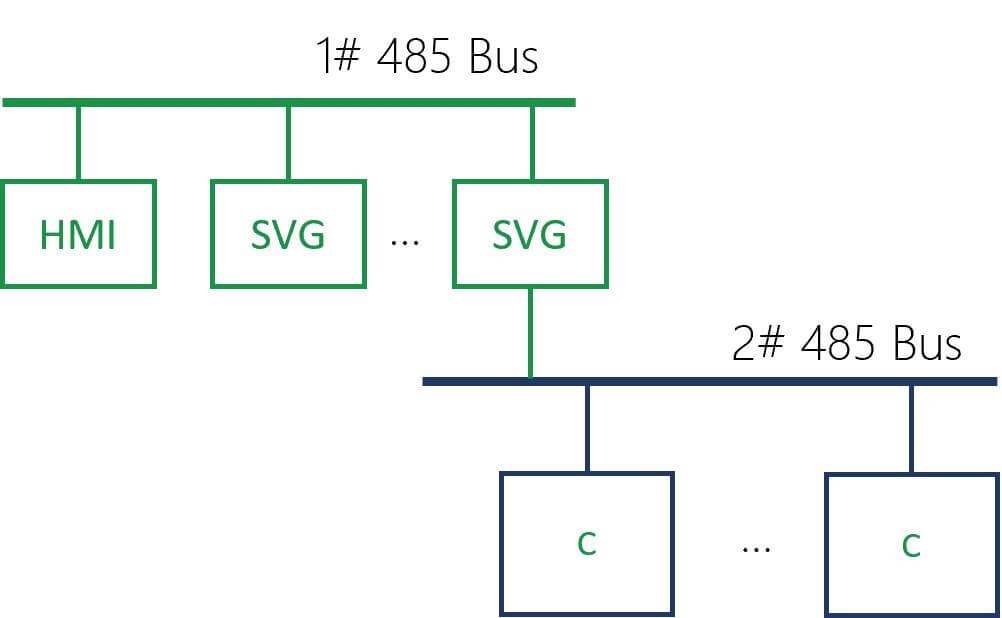

恩玖的AHF或SVG可通过内置的RS485接口控制多达16个共补电容和10个分补智能电容。

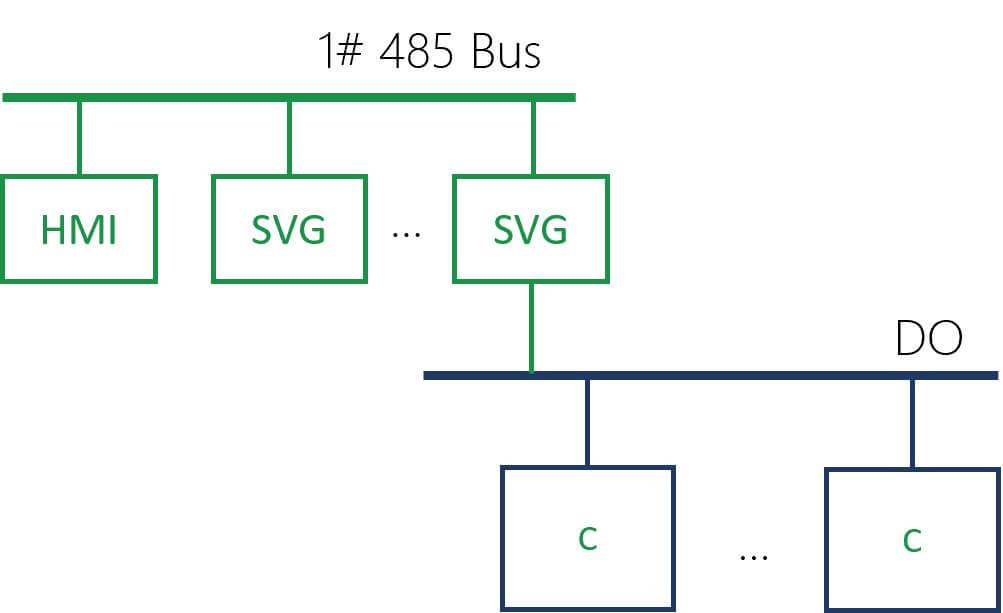

恩玖的AHF或SVG可通过内置的DO接口控制多达16个普通电容。

5. 混合补偿SVGC的系统价值

  • 快速响应,快速响应时间33μs,全响应时间<5ms
  • 高性价比,充分发挥SVG精准补偿、电容器补偿容量大、价格低的优势
  • 配置灵活,恩玖科技所有电能质量产品均支持SVGC方案
  • 可提供共补、分补和混补等多种补偿方式
  • 已匹配上百种智能电容协议
  • 对电容器循环投切,延长电容使用寿命

6. 混合补偿SVGC的典型应用

  • 所有类型的工业装置
  • 使用变速驱动器 (VSD) 和变频器的设备
  • 起弧设备:电弧炉(EAF)、钢包炉(LF)和弧焊机
  • 开关电源:电脑、电视机、复印机、打印机、空调、PLC
  • UPS系统
  • 数据中心
  • 医疗设备:MRI扫描仪、CT扫描仪、X光机和直线加速器
  • 照明设备:LED、荧光灯、水银灯、钠灯、紫外线灯
  • 太阳能逆变器和风力涡轮发电机
