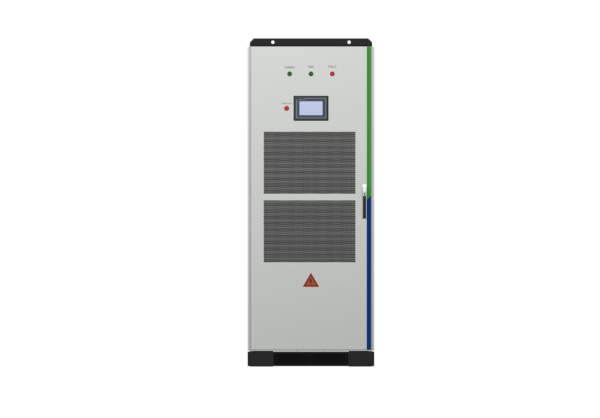

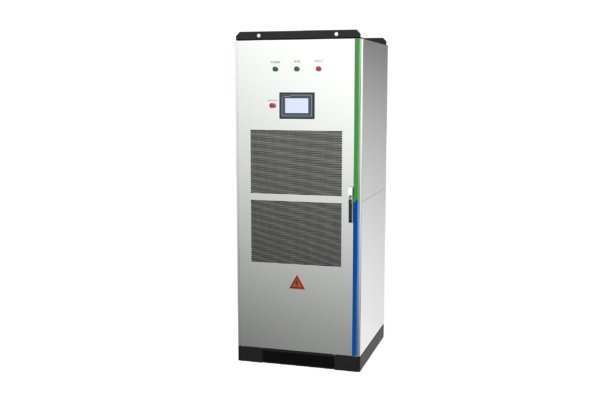

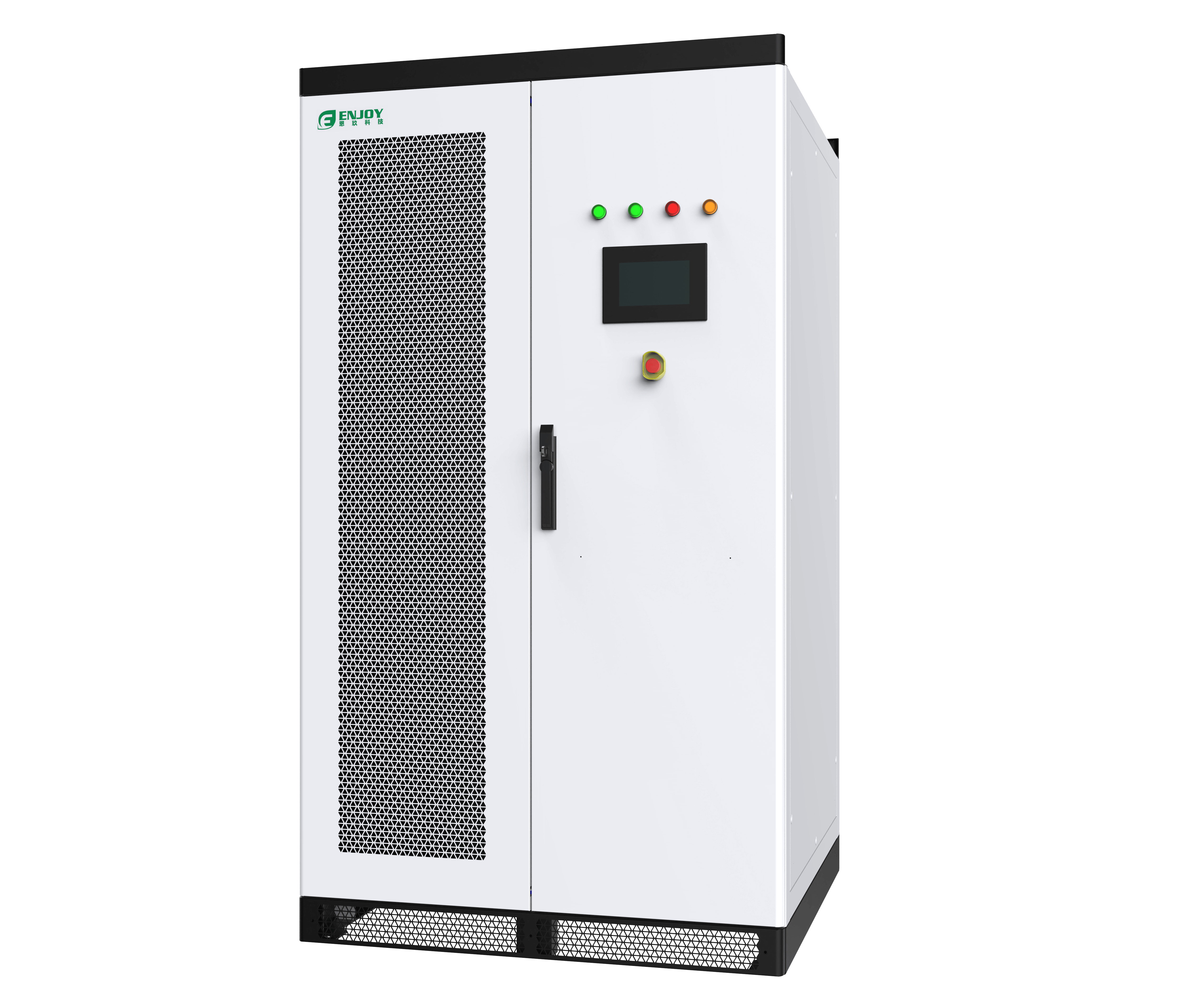

1. 概述
混合光储一体机集成了MPPT光伏，储能双向ACDC逆变器，STS和EMS等，可以连接到光伏和电池，为负载提供并网和备用电源。

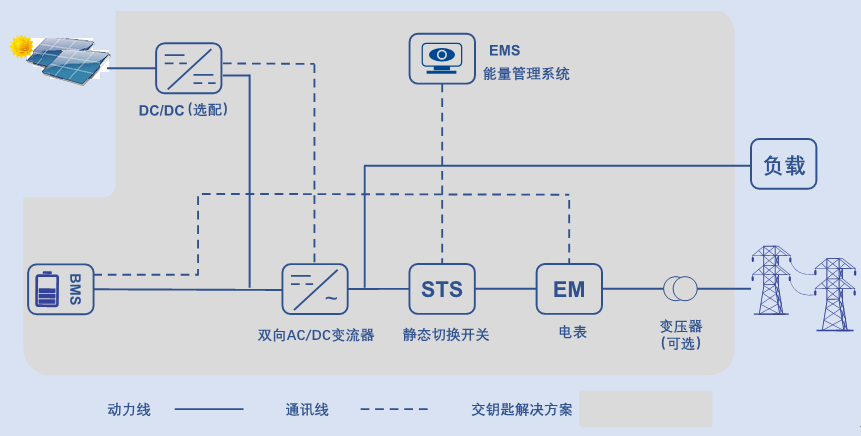

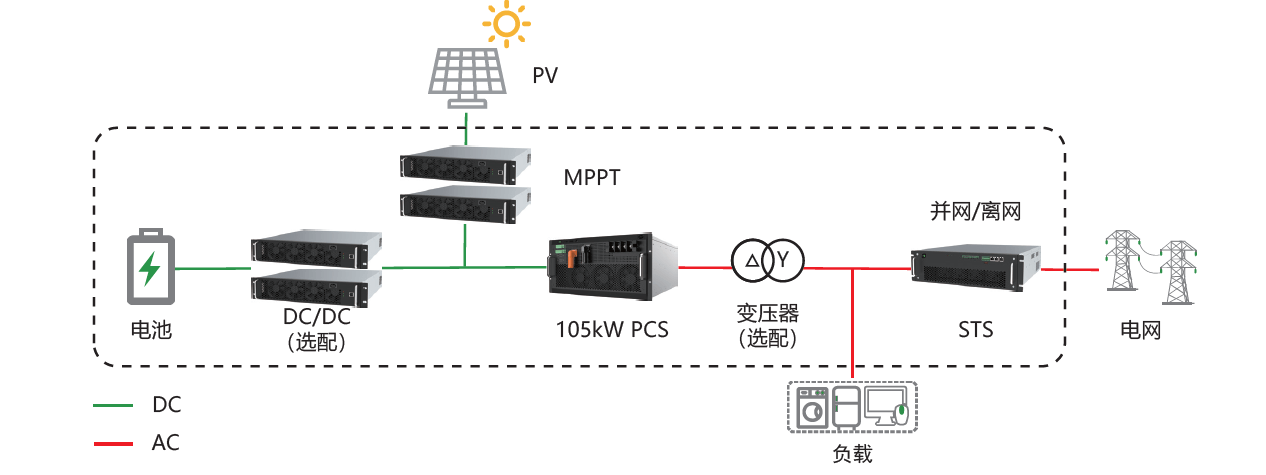

2. 电气原理图
3. 产品规格
| 30kW | 50kW | 100kW | |
| 交流(并网) | |||
| 视在功率 | 33kVA | 55kVA | 110kVA |
| 功率 | 30kW | 50kW | 100kw |
| 额定电流 | 43A | 72A | 144A |
| 额定电压 | 400v | ||
| 额定频率 | 50Hz/ 60Hz | ||
| 额定电网电压 | 320V~460V,3W+N+PE | ||
| 功率因数 | 1滞后~1领先 | ||
| 电流畸变率 | <3% | ||
| 交流（离网） | |||
| 视在功率 | 33kVA | 55kVA | 110kVA |
| 功率 | 30kw | 50kw | 100kw |
| 额定电流 | 43A | 72A | 144A 216A |
| 额定电压 | 400V | ||
| 额定频率 | 50Hz/60Hz | ||
| 过载能力 | 110%长期 | ||
| 电压谐波总畸变率 | ≤1% 线性;≤5% 非线性 | ||
| 输入 (光伏) | |||
| 最大光伏输入电压 | 585V | ||
| 最大光伏输入功率 | 45/90/135kW | ||
| MPPT电压范围 | 100-585V | ||
| 电池 | |||
| 电池电压范围 | 650-900V | ||
| 最大充电功率 | 30kW | 50kW | 100kw |
| 通信 | |||
| 显示 | 液晶显示器 | ||
| 通讯接口 | RS485,CAN | ||
| EMS通信 | RS485, TCP/IP | ||
| 标准合规性 | |||
| 证书 | CE | ||
| 系统参数 | |||
| 尺寸(WxHxD) | 800 x 1900 x800 mm | 1200x 2050 x 800 mm | |
| 重量 | 620kg /650kg | 720kg /750kg | 1120kg/1150kg/1180kg |
| 工作温度 | -30°C+55°C | ||
| 冷却方式 | 风冷 | ||
| 防护等级 | IP20 | ||
| 噪声辐射 | <70分贝 | ||
| 最大工作海拔高度 | 5000m ( 3000 m以上) | ||
| 环境相对湿度 | 0~95%(无冷凝) | ||
4. 特点
- 智能高效，收入
更高 支持电池容量和放电时间预测
并网和离网无缝切换，不间断电源负载
配合EMS实时监控系统状态
支持RS485/CAN，手机/电脑智能监控，随时随地操作更方便 - 配置丰富，友好灵活
可灵活设置
多种工作模式 光伏控制器模块化设计，易于扩展
一体化设计，易于集成
支持负载、蓄电池、电网或柴油发电机组，光伏同时接入
支持维护旁路开关，提高系统可用性 - 安全可靠，操作维护
方便 内置隔离变压器可选
完善的保护功能，保护逆变器和电池
重要功能的冗余设计
