1. 概述
DCDC（直流-直流）变流器柜是一种电力转换设备，主要用于将一个直流电压水平转换为另一个直流电压水平。这种设备在电力系统和工业应用中广泛应用，以实现电能的有效调控和适应不同电压需求。

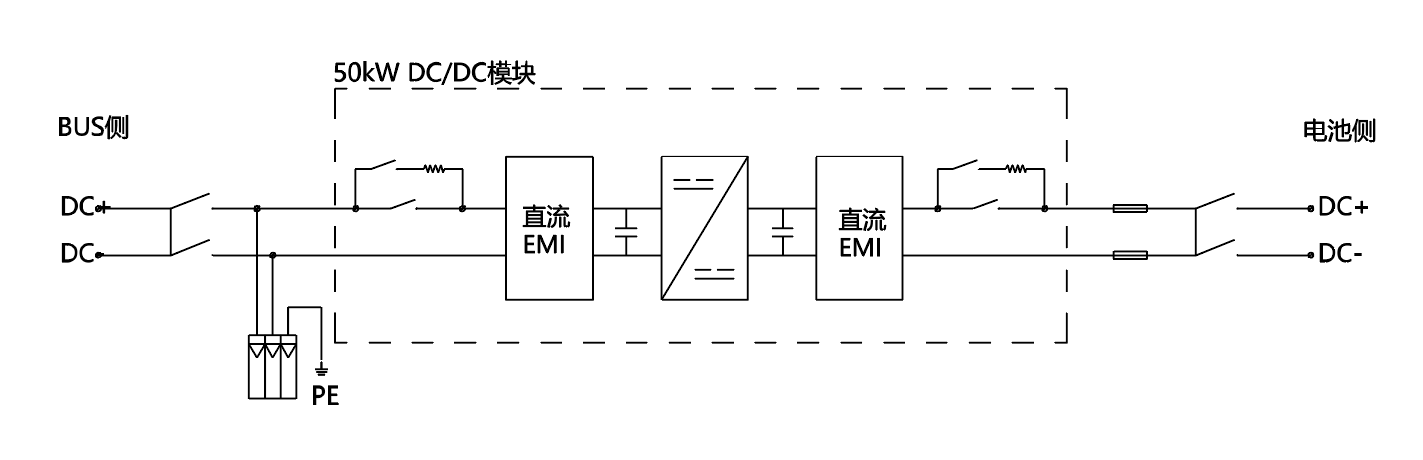

2. 电路框图
3. 产品规格
| 型号 | EDCS100-S-M | EDCS200-S-M | EDCS300-S-M | EDCS400-S-M | EDCS500-S-M |
|
低压侧参数 |
|||||
| 额定功率(kW) | 100 | 200 | 300 | 400 | 500 |
| 输入电压范围(V) | 0-900 | ||||
| 最大工作电流(A) | 200 | 400 | 600 | 800 | 1000 |
|
高压侧参数 |
|||||
| 电压范围 |
300-1000 |
||||
| 最大工作电流(A) | 160 | 320 | 480 | 640 | 800 |
|
效率 |
|||||
| 峰值效率 |
>99% |
||||
|
基本参数 |
|||||
| 模式支持 |
恒压, 恒流, 恒功率, 升压MPPT, 降压MPPT |
||||
| 并机功能 |
支持全模式多机并联 |
||||
| 辅助功能 |
低压侧0V启动 |
||||
| 特征&保护 |
反接保护, 短路保护, 过温保护, 过欠压保护, 过流保护, 绝缘检测 |
||||
| 隔离变压器 |
无 |
||||
| 工作温度范围(℃) |
-25-55（>45℃降额） |
||||
| 工作湿度范围(RH) |
0-95%，无冷凝 |
||||
| 海拔(m) |
4000(2000m以上降额) |
||||
| 冷却方式 |
智能风冷 |
||||
| 显示 |
7寸触摸显示屏 |
||||
| 通讯方式 |
RS485 |
||||
| 重量(kg) | 400 | 450 | 500 | 550 | 600 |
| 尺寸W*D*H(mm) |
1000*1000*2160 |
||||
| 防护等级 |
IP20 |
||||
|
满足标准 |
|||||
| 安全 |
EN IEC 62109-1, EN IEC 62109-2, IEC 62116 |
||||
4. 特点
- 宽电压范围
低压侧支持0V启动
宽范围电压运行 - 高效灵活
最大运行效率99%以上
模块化设计，模块可独立运行，也可以并联运行 - 智能协同
支持电池、光伏等直流源输入
支持恒压、恒流、恒功率运行模式，也支持升压/降压MPPT运行 - 安全可靠
支持与BMS、EMS联动
支持多支路控制，完善的故障保护功能
