1.SINE系列SVG 概述
恩玖科技SINE系列SVG是一种三电平逆变无功管理系统，用于功率因数校正，功率谐波滤波，三相负载平衡，有效降低线损，延长电力设备的使用寿命。而且模块化设计允许安装和集成的灵活性。

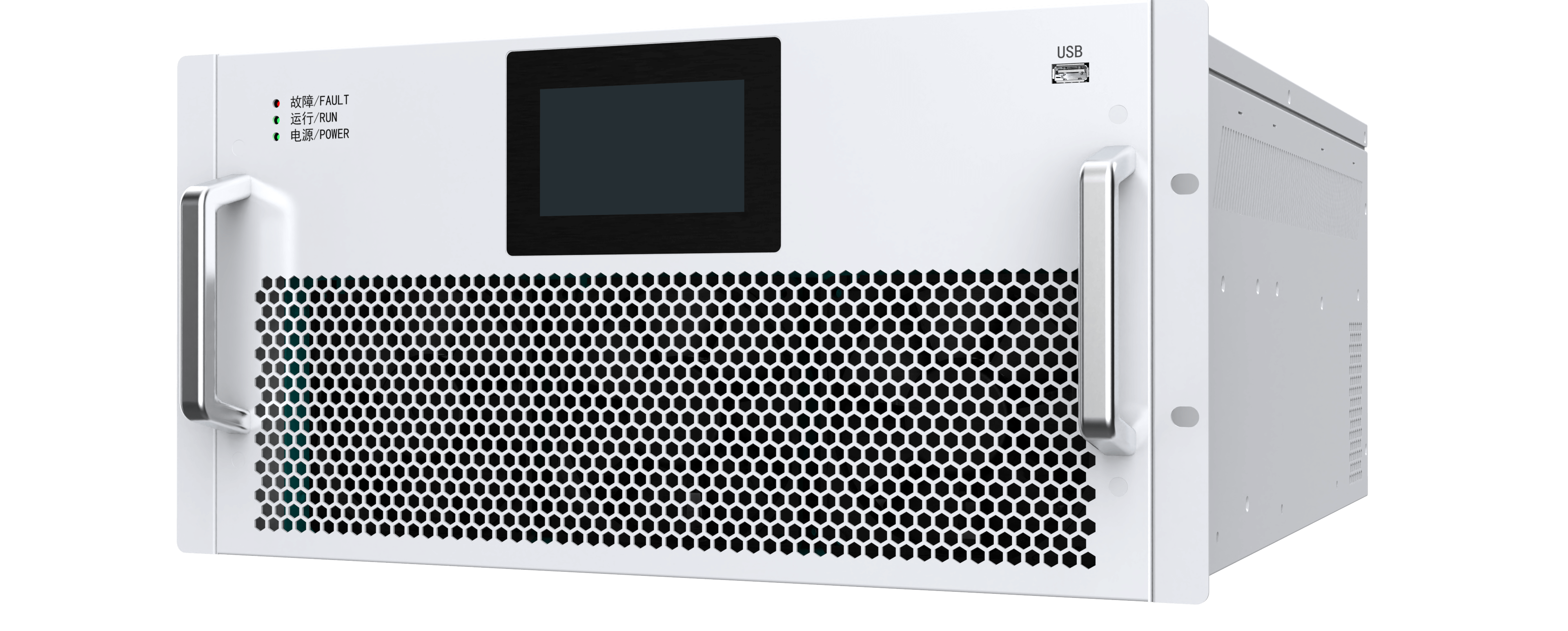

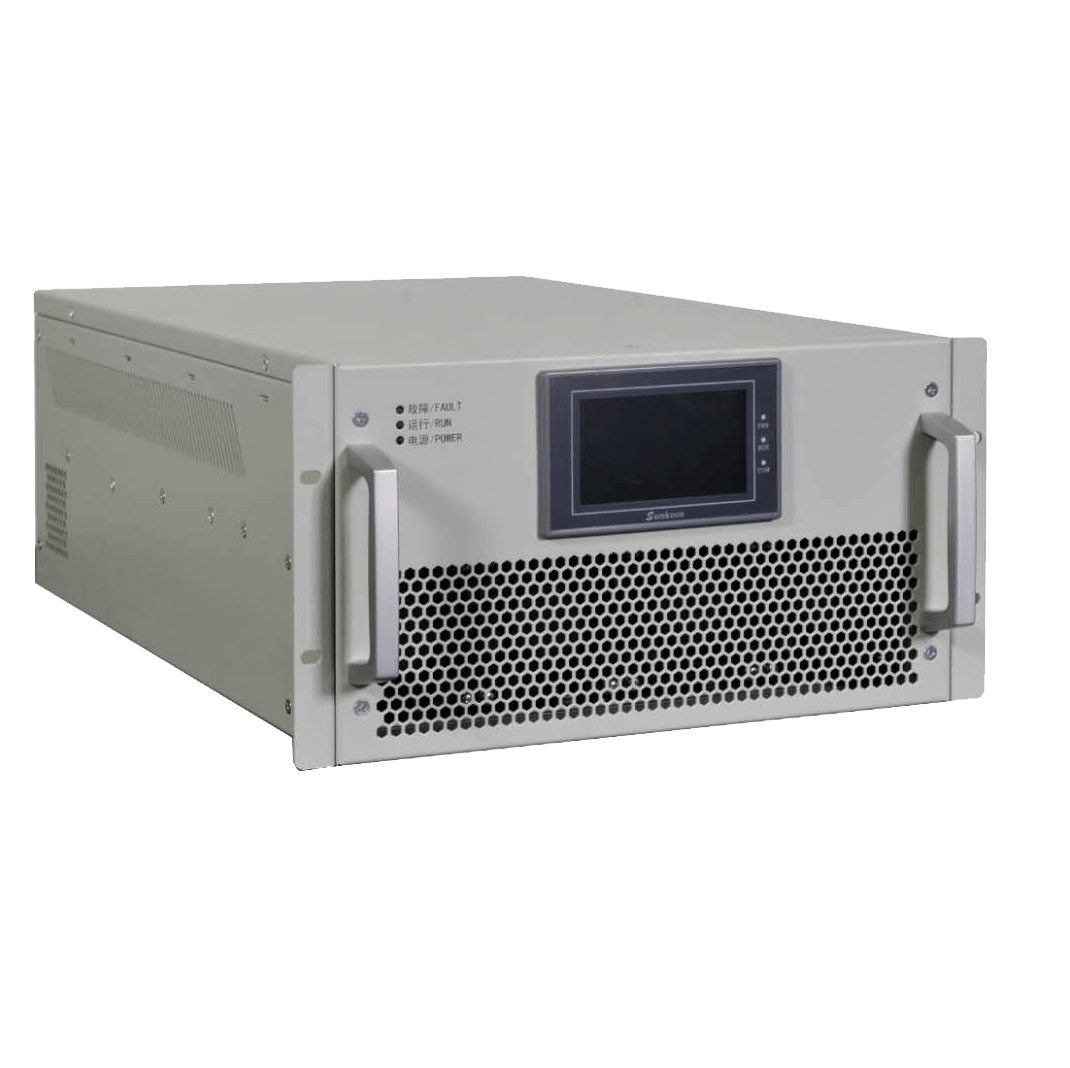

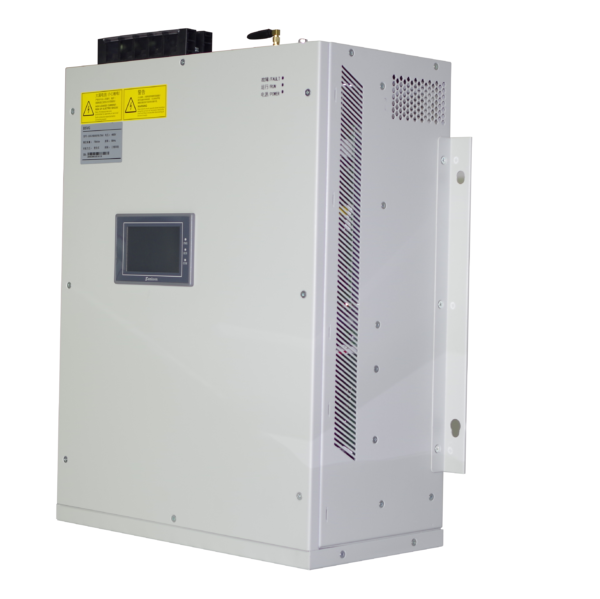

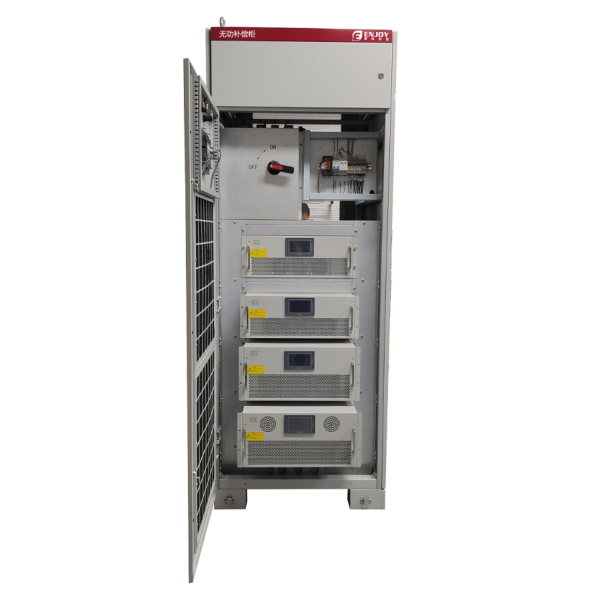

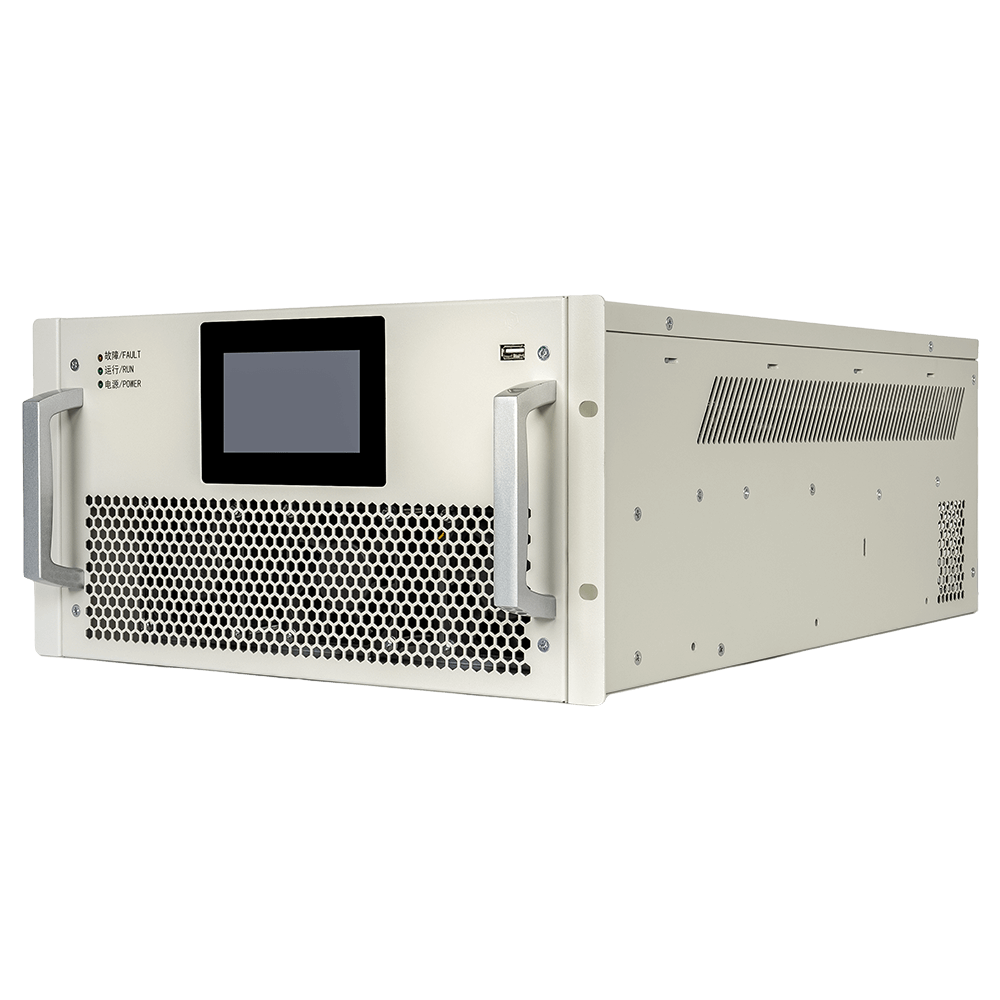

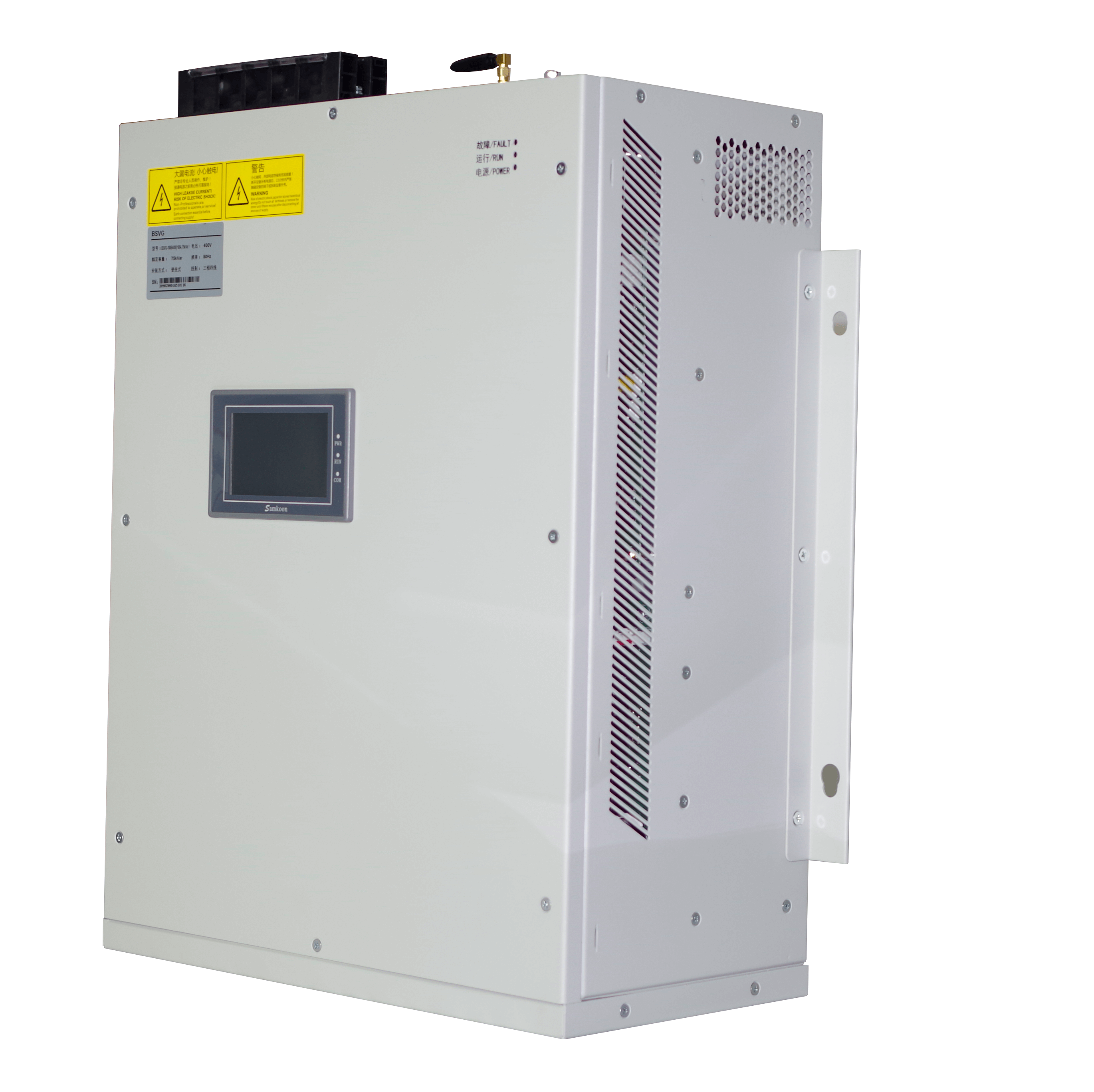

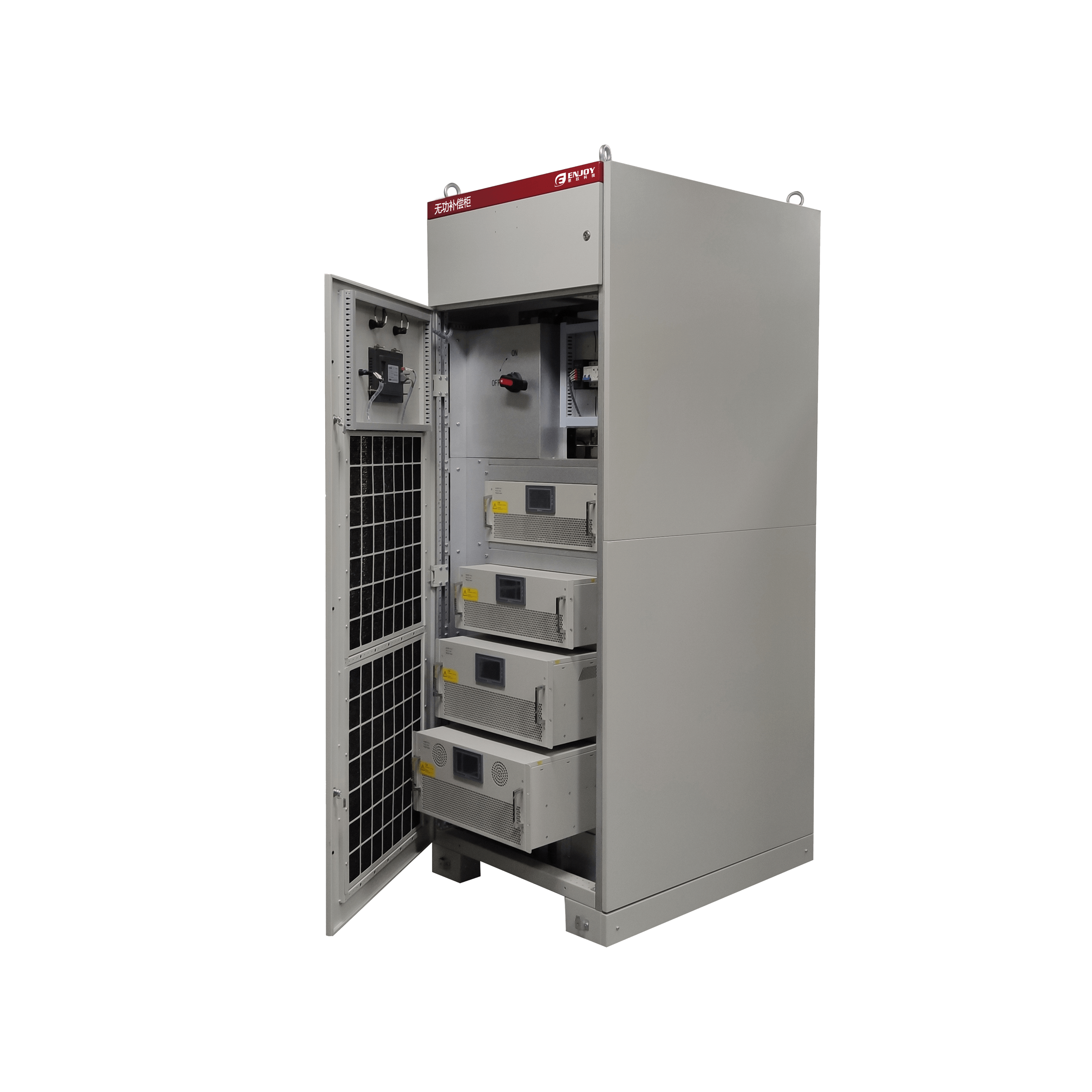

①适用机架式/壁挂式/立式等多种安装类型；
②可灵活搭配组柜，便携安装，模块化设计，支持智能化并机；
③内部关键器件选型裕量大，耐冲击性强。

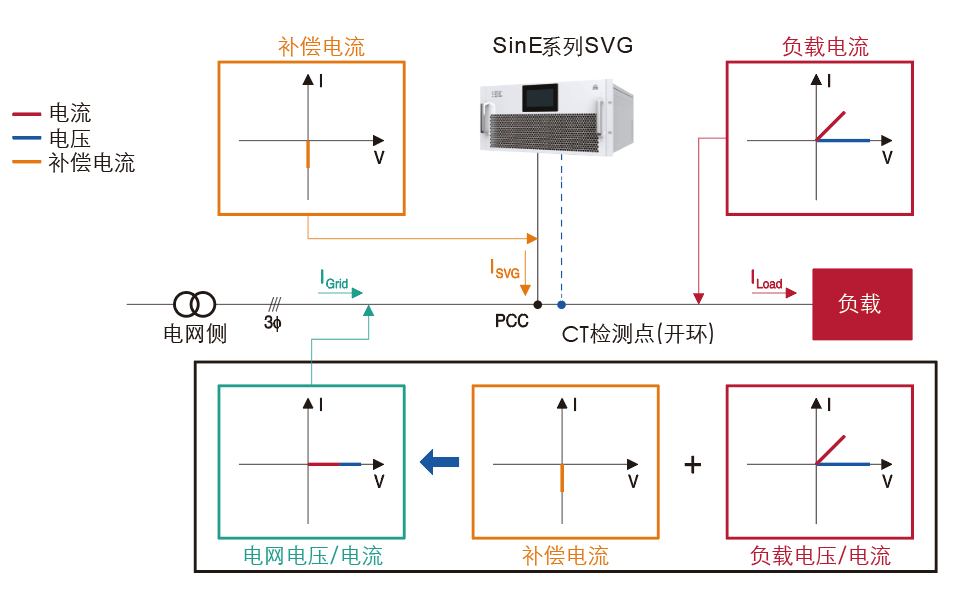

2.工作原理
恩玖的SVG是一种基于电力电子技术的设备，它与需要谐波抑制的负载并联连接。SVG用作受控电流源，并实时提供任何类型的电流波形。
当负载产生感性或容性电流时，会使负载电流滞后或导致电压。SVG通过CT检测相位角差，实时向电力系统注入超前或滞后电流，使电流的相角与电压的相角几乎相同，从而统一基本功率因数。
3.SINE SVG产品规格
| SinE系列静止无功发生器技术数据和规格 | |||||
| SVG 电气规格 | |||||
| 额定电压 (V) | 200 | 400 | 480 | 690 | 800 |
| 输入电压范围 | ±20% | ±20% | 320-500V | -20%~+10% | -20%-+850V |
| 单模块容量 (kVar) | 25、50、75 | 35、50、75、100、150 | 120 | 120 | |
| 频率(Hz) | 50/60 (±10%) | ||||
| 谐波滤除能力 | 具备 | ||||
| CT安装方式 | 开环或闭环 | ||||
| 响应时间(ms) | <5 | ||||
| 线制 | 三相三线/三相四线 | ||||
| 效率 | ≥97.5% | ||||
| 目标功率因数 | -1 … +1 | ||||
| 谐波补偿 | 可提供 | ||||
4.SINE SVG功能
- 采用三电平逆变器技术，能效高
- 将负载平衡、功率因数补偿和谐波滤波功能集成到一个模块中
- 混合无功补偿方案：内置RS485接口，控制智能电容
- 精确补偿，高速响应，总响应时间<5ms
- 中性线的负载平衡和卸载
- 灵活性和模块化
5.SINE SVG应用
- 所有类型的工业装置
- 使用变速驱动器 （VSD） 的设备
- 电弧焊设备：电弧炉（EAF）、钢包炉（LF）、电弧焊机
- 开关电源：电脑、电视机、复印机、打印机、空调、PLC
- 不间断电源系统
- 数据中心
- 医疗设备：MRI扫描仪，CT扫描仪，X光机和直线加速器
- 照明设备：LED、荧光灯、汞蒸气灯、钠蒸气灯、紫外线灯
- 太阳能逆变器和风力发电机
