800Vac光伏电站配套储能的最佳技术路径解析
摘要：随着光伏组件与逆变器技术的迭代，800Vac输出经10kV或35kV变压器并网已成为地面及工商业光伏电站的主流架构。然而，在光储融合趋势下，传统690Vac集中式储能方案因电压等级不匹配，带来了效率折损、SOH加速衰减及并网谐振等系统性难题。本文将从电气拓扑与电池管理的角度，探讨基于800Vac构网型组串式PCS的解决方案，解析其如何解决并网痛点并提升全生命周期收益。
1 行业背景：光伏侧电压升级带来的储能适配难题
为了降低线损P=I^2 R并提升系统功率密度，大功率组串式光伏逆变器的交流输出电压已从早期的400V/540V全面转向800Vac。这些设备通常直接接入双分裂或双绕组升压变压器，送入10kV或35kV电网。
然而，当前的储能市场仍大量沿用风电时代遗留的690Vac电压等级标准。当800Vac光伏系统需要配套储能（用于能量时移或调频）时，电压等级的错配迫使设计者必须引入额外的变压环节。这种“旧瓶装新酒”的妥协方案，正在吞噬电站的经济效益。
2 现状剖析：传统690Vac集中式方案的挑战
目前市面主流的“2.5MW/690Vac集中式PCS+升压变”方案。如图 2‑1传统的690Vdc集中式储能PCS方案所示：
图 2‑1传统的690Vac集中式储能PCS方案
在应用于800Vac光伏电站时，主要面临三大技术瓶颈：
2.1 拓扑冗余导致的效率与成本双重损失
在800Vac光伏系统中接入690Vac储能，必须在PCS与并网点之间增加一台690V/800V（或直接升至10/35kV）的变压器。
- CAPEX增加：变压器及其配套的配电设施直接增加了系统成本。
- 效率降低：电能从光伏发出，经“光伏变压器>电网母线>储能变压器>PCS>电池”的路径流动。多级变压器的铜损与铁损叠加，导致System Efficiency（系统效率）显著下降。
2.2 低压侧电流导致的线损增加
根据功率公式P=√3UIcosф，在同等2.5MW容量下：
- 690V系统的电流约为2091A。
- 800V系统的电流约为1804A。
690V方案电流高出约16%。由于线损与电流的平方成正比，690V方案的交流侧线路热损耗理论上比800V方案高出约34%。长期运行下，这将显著增加全生命周期的线缆损耗成本，拉低系统的综合循环效率（RTE）。
2.3 集中式并联导致的“电池木桶效应”与SOH衰减
这是集中式方案最严峻但常被忽视的问题。2.5MW集中式PCS通常直流侧并联接入8-10簇电池。
- 环流问题：由于各电池簇的内阻（Imp）和电压不可能完全一致，并联回路中必然产生簇间环流。
- 寿命折损：环流会导致部分电芯长期处于过充或过放状态，加速老化。实测数据显示，采用集中式PCS的储能电站，运行一年后电池SOH（健康度）往往降至80%左右，严重者甚至跌至75%。这直接导致项目后期的可用容量大幅缩水，严重影响财务模型中的IRR。
图 2‑2集中式储能PCS方案容易导致严重的电池环流问题
3 技术破局：Enjoypowers 800Vac构网型组串式PCS方案
针对上述痛点，Enjoypowers（恩玖科技）推出了专为800V光伏系统定制的250kW构网型组串式PCS。该产品在电气架构上实现了与800Vac光伏系统的“同源匹配”。
图 3‑1800Vac组串式储能PCS无变压器的解决方案
3.1 800Vac直挂技术：显著提升转换效率与成本优化
- 参数特性：该PCS交流侧额定电压为800Vac，直流侧电压范围宽至1150-1500Vdc（同时兼容690Vac/1000-1500Vdc）。
- 技术优势：PCS交流侧可直接接入光伏电站的800V母线或双分裂变压器的低压侧，彻底省去了储能专用的升压变压器。
- 消除了变压器损耗与故障点。
- 大幅降低了系统占地面积与初始投资。
3.2 组串式架构：从拓扑结构上消除了簇间环流路径
该方案采用模块化设计，单台250kWPCS对应特定的电池簇（Cluster），实现“一簇一充放”的精细化管理。
- 直流解耦：电池簇之间在直流侧无电气连接，物理上杜绝了簇间环流。
- 容量利用率：即使各簇电池老化程度不同，PCS也能独立调节，短板电池不会拖累长板电池，显著提升全生命周期的放电量，有效维持SOH处于高位。
- 容量配置灵活：组串式的架构容量配置灵活，可以分期建设，后期扩容也方便。
图 3‑2组串式储能PCS优化电池簇的SOC均衡问题
3.3 双“跟网型”设备并联的谐振风险与解决方案：解决谐振与盈利新模式
光伏逆变器通常为跟网型（Grid-Following）源，需要跟随电网电压与频率。传统的储能PCS也是跟网型。当两者挂在同一个800Vac并网点，且电网强度较弱（SCR较低）时，两套控制环路极易发生耦合振荡，导致系统谐振，轻则引发脱网，重则损坏设备。
图 3‑3跟网型储能PCS和跟网型光伏逆变器容易导致谐振风险
针对光储系统的并网稳定性，Enjoypowers PCS内置了基于虚拟同步发电机（VSG）技术的构网型控制算法，通过三大核心机制彻底解决谐振痛点：
- 机制一：虚拟阻尼（Virtual Damping）抑制电网功率振荡，模拟同步机的阻尼特性，平抑光伏出力的瞬时波动。
- 机制二：惯性响应（Inertial Response）提供虚拟转动惯量，当电网频率变化时，PCS能利用电池能量提供瞬时功率支撑，增强电网抗扰动能力。
- 机制三：虚拟阻抗重塑（Virtual Impedance Reshaping）主动重塑输出阻抗特性，从控制原理上解耦光伏逆变器与PCS的相互影响，大幅降低并网谐振风险。
基于上述构网能力，该系统不仅是能量搬运工，更是电网的“稳定器”。它支持：
- 微秒级被动一次调频调压
- 谐波抑制
- 主动二次调频调压
- 柔性惯量支撑
这意味着电站业主可以通过提供这些高阶辅助服务，在电力辅助服务市场中，助力业主参与电力辅助服务市场，获取调频、调压等带来的额外收益。
图 3‑4构网型储能PCS有效消除谐振风险
随着新能源渗透率提高，电网强度（SCR）下降，构网型（Grid-Forming）将成为并网的刚需指标。这不仅是解决谐振，更是满足未来电网导则（Grid Code）的合规性要求。
4 硬件生态：宽压适配与积木式灵活扩容
随着储能行业全面迈向300Ah+大电芯时代，电池直流电压不断提升，对PCS的电压适应能力提出了严苛要求。
4.1 核心单元与主流电池柜的无缝衔接
恩玖科技EPCS250PCS专为高压大容量场景设计，其直流侧最高支持1500V，不仅能充分发挥大电芯的能量密度优势，更实现了与主流电池厂商的深度兼容。

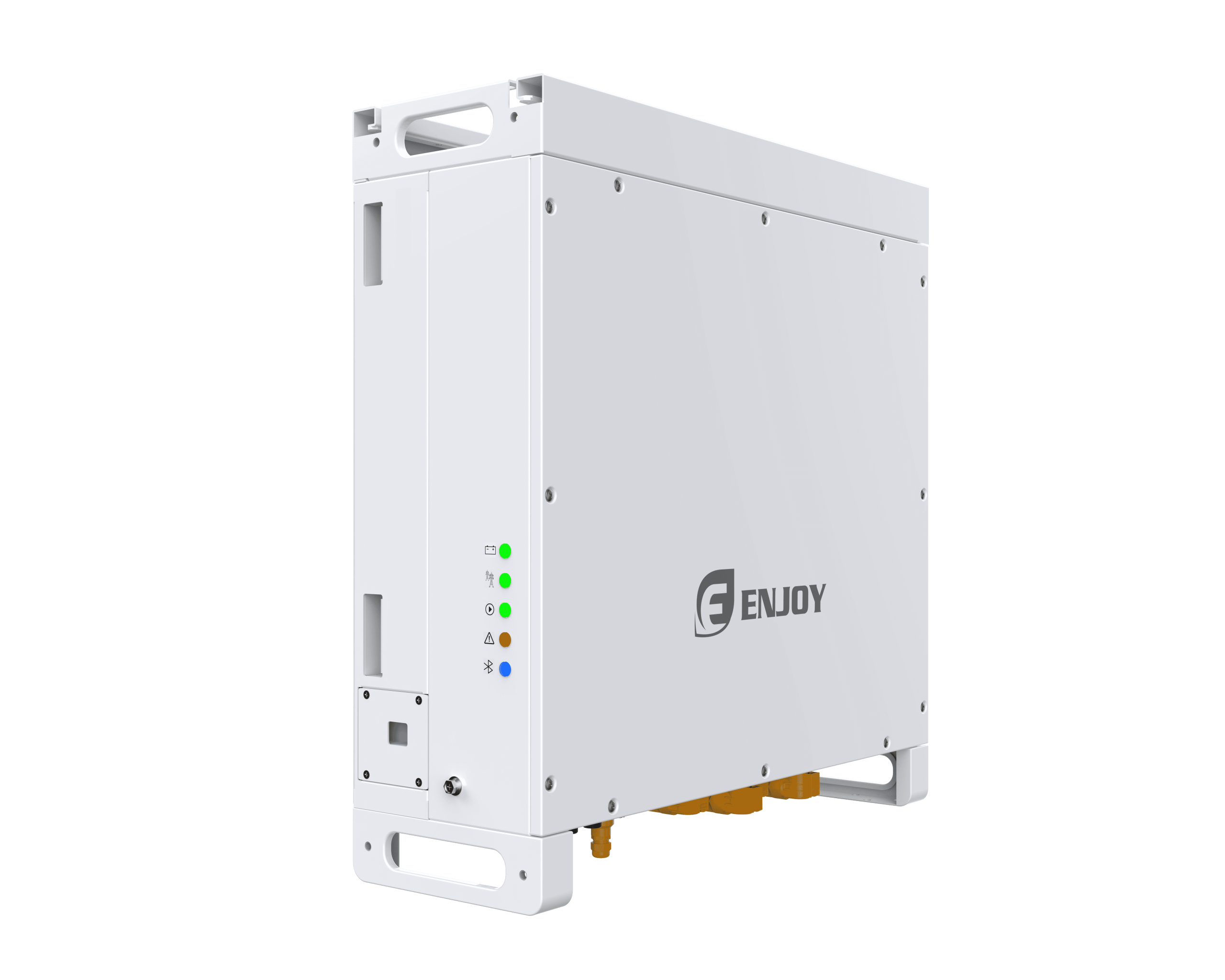

图 4‑1恩玖科技EPCS250构网型储能PCS，适配DC1500Vdc电池
该模块完美适配CATL、EnerX、EVE（亿纬锂能）液冷户外柜以及Gotion（国轩高科）ESD1331-05P5015等主流厂商的5MWh液冷电池柜。通过“一簇一PCS”的连接方式，可灵活组成2.5MW/5MWh标准储能方阵，实现积木式扩容，降低系统集成的复杂度。

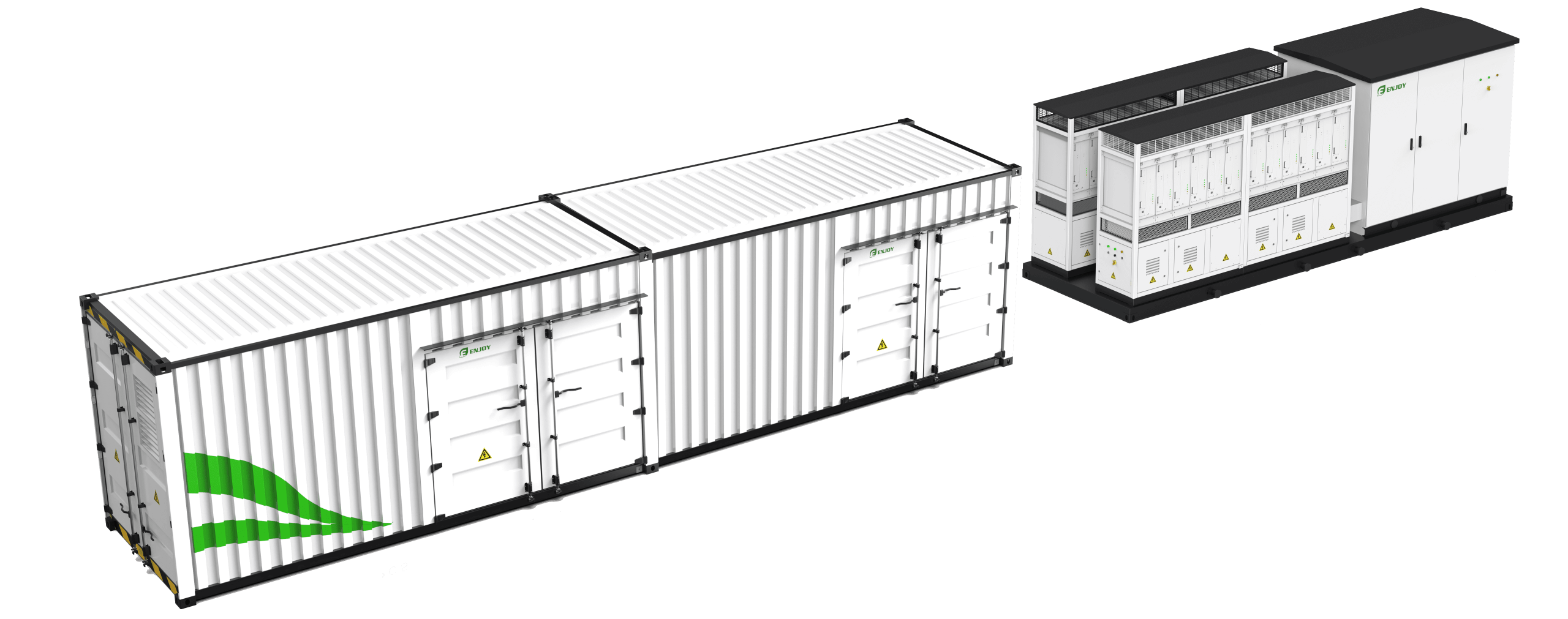

图 4‑2恩玖科技EPCS250PCSx24+电池集装箱组成的2.5MW/5MWh储能系统图/效果图
4.2 EPCS250强场景适应性
从工商业到地面电站的灵活配置基于模块化架构，EPCS250展现了极强的场景适应性：分布式工商业场景：单台PCS可与液冷电池柜组成一套250kW/418kWh的分布式储能系统，部署灵活，即插即用。

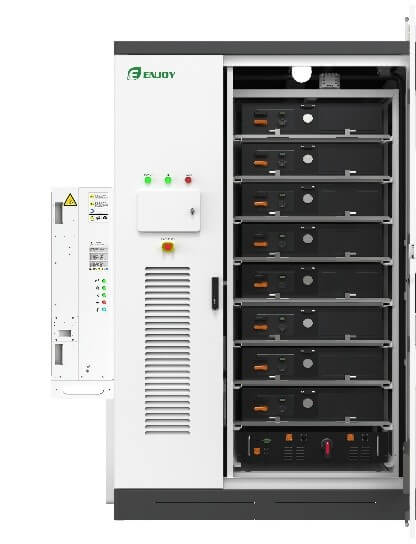

图 4‑3 EPCS250PCS+418kWh电池柜组成的250kW/418kWh储能系统，适合工商业应用
集中式地面电站场景：可将6-24个PCS模块集中安装，组成1.5MW-6MW的大功率PCS柜。这种方案既保留了组串式管理的精细化优势，又具备集中式安装的运维便利性，可与电池集装箱灵活搭配，满足不同容量的电站需求。

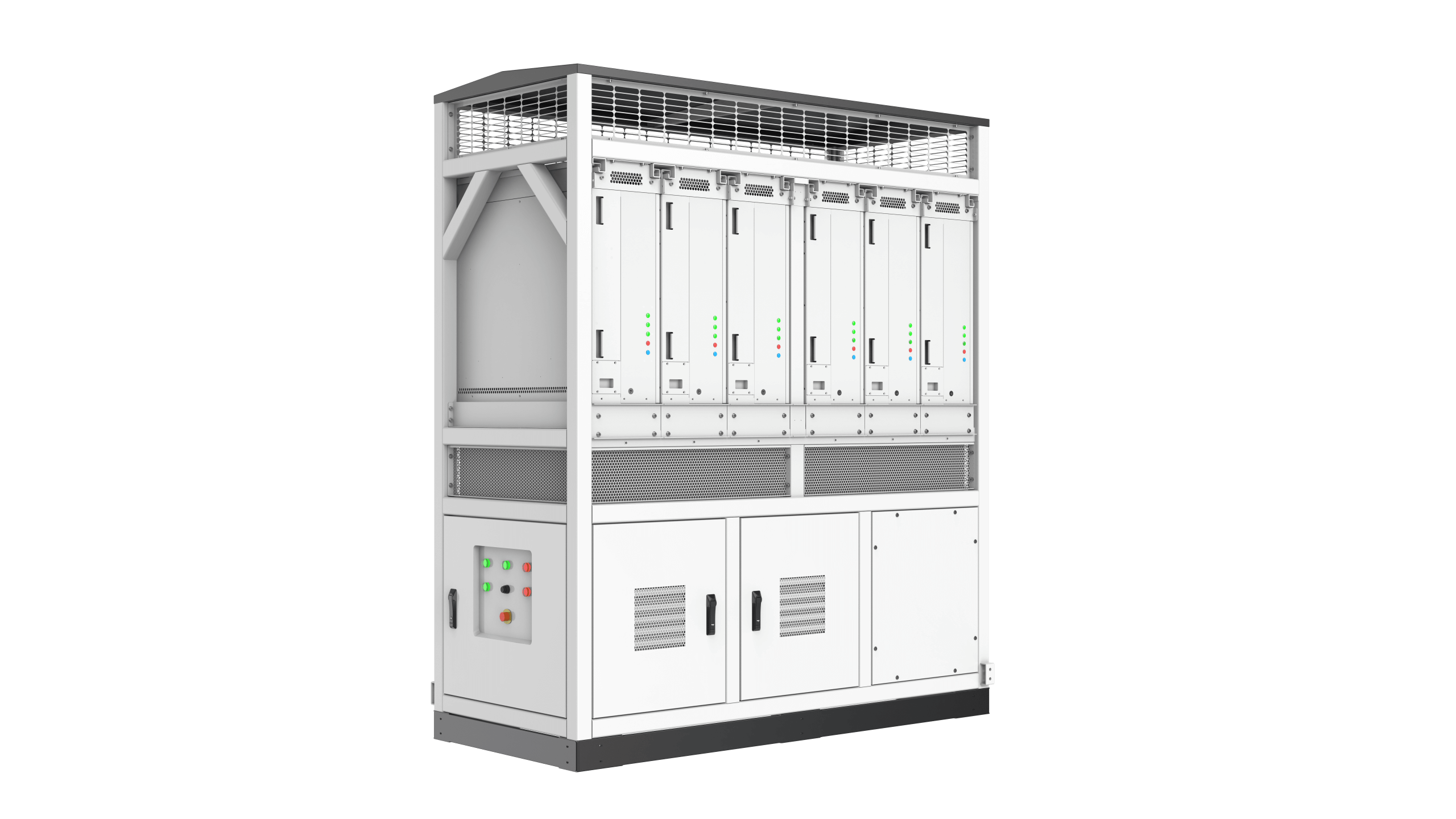

图 4‑4 EPCS250PCSx6组成的1.5MWPCS柜照片
5 交付实绩：国际权威认证与多场景落地
技术的先进性需要通过标准认证与实际运行来验证。
5.1 国际双重认证
目前Enjoypowers构网型PCS已成功获得欧洲EN50549并网认证以及法国并网认证。这意味着该产品在电网适应性、谐波控制及故障穿越能力上完全符合欧洲严苛的准入标准，为全球化应用扫清了障碍。

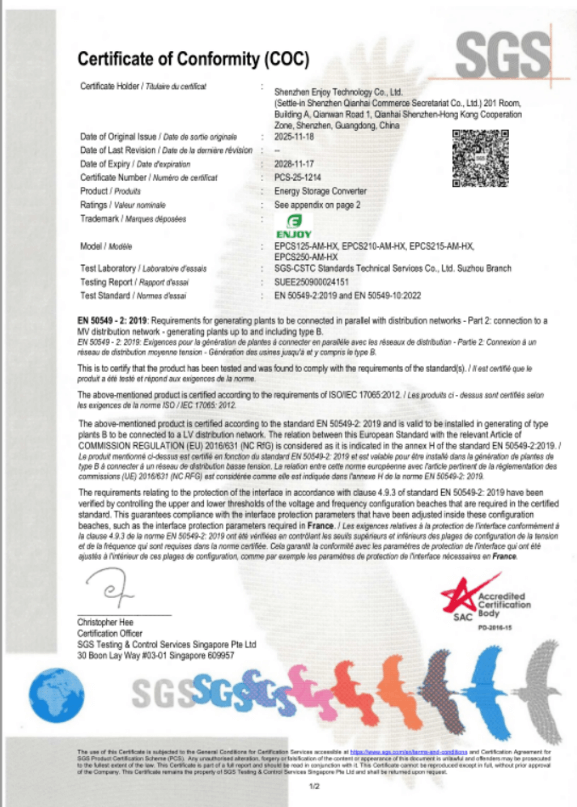

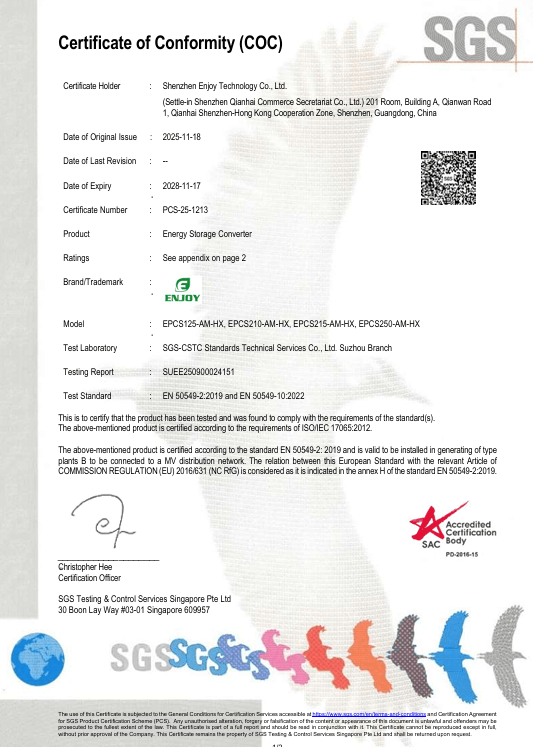

图 5‑1恩玖科技EPCS250系列获得EN50549-2/10和法国并网认证证书
5.2 广泛的项目应用
在中国及欧洲市场，该方案已实现批量交付。无论是在高海拔、强紫外线的西部光伏基地，还是对噪音与占地敏感的工商业园区，EPCS250均表现出了卓越的稳定性与构网性能。

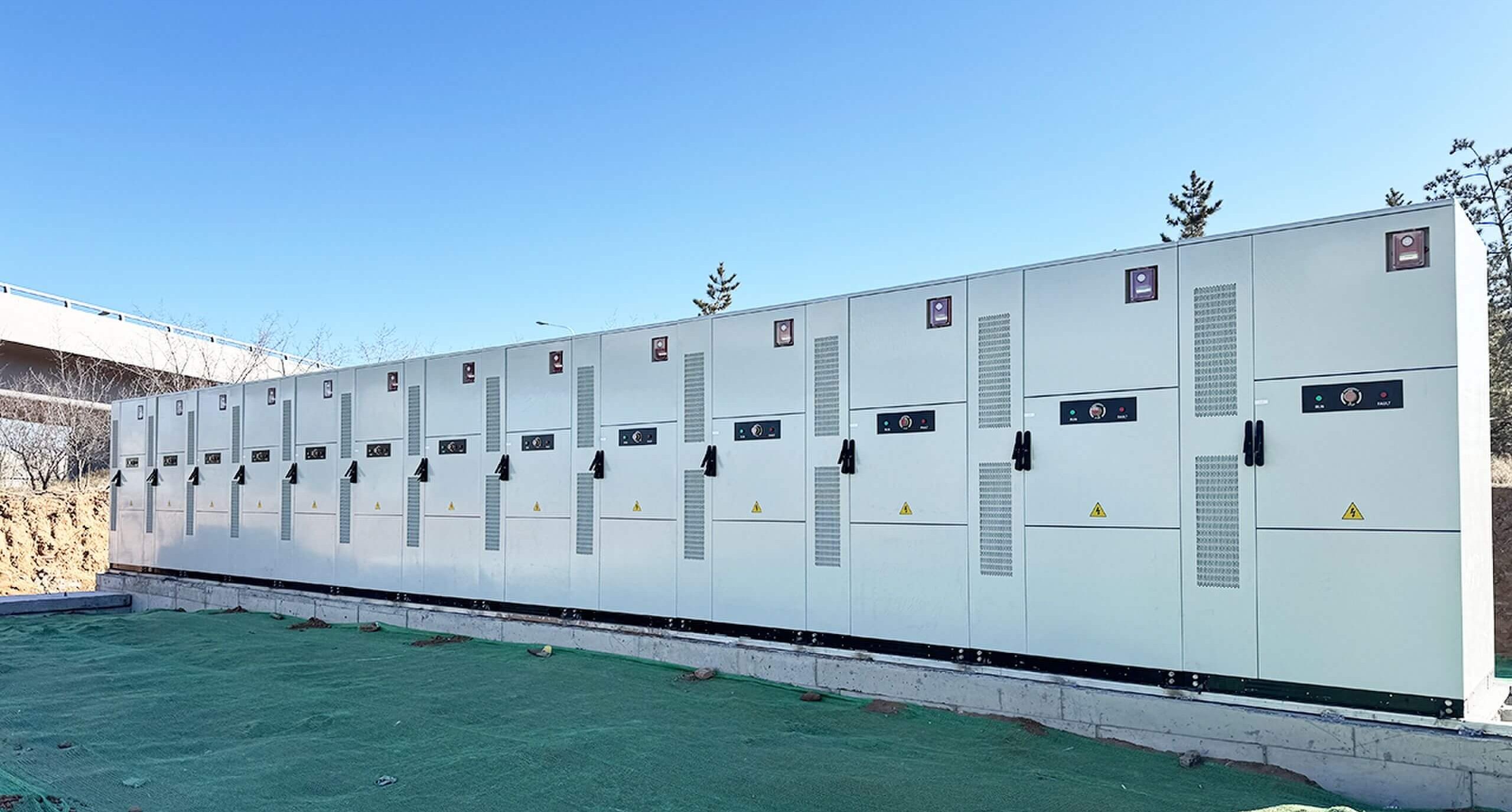

图 5‑2内蒙古EPCS250的应用案例
6 结论与建议
在800Vac光伏电站的设计中，储能系统的电压等级匹配度直接决定了系统的安全性与经济性。从工程角度审视，Enjoypowers的250kW构网型组串式方案，通过800Vac电压等级对齐消除了变压器环节，通过组串式管理解决了集中式的环流与寿命短板，通过构网型技术规避了并网谐振风险。
目前，该产品已获得欧洲EN50549认证和法国并网认证，并在欧洲和中国实现批量交付与并网运行。对于追求高能效、长寿命及电网友好型的光储电站业主而言，这是当前技术逻辑最为自洽的优选方案。
综上所述，该方案不仅在技术上解决了电压失配与并网稳定性问题，更从CAPEX（初始投资）与OPEX（运营运维）双向降低了光储电站的LCOE，是当前高压大容量光储场景下的理性工程选择。
