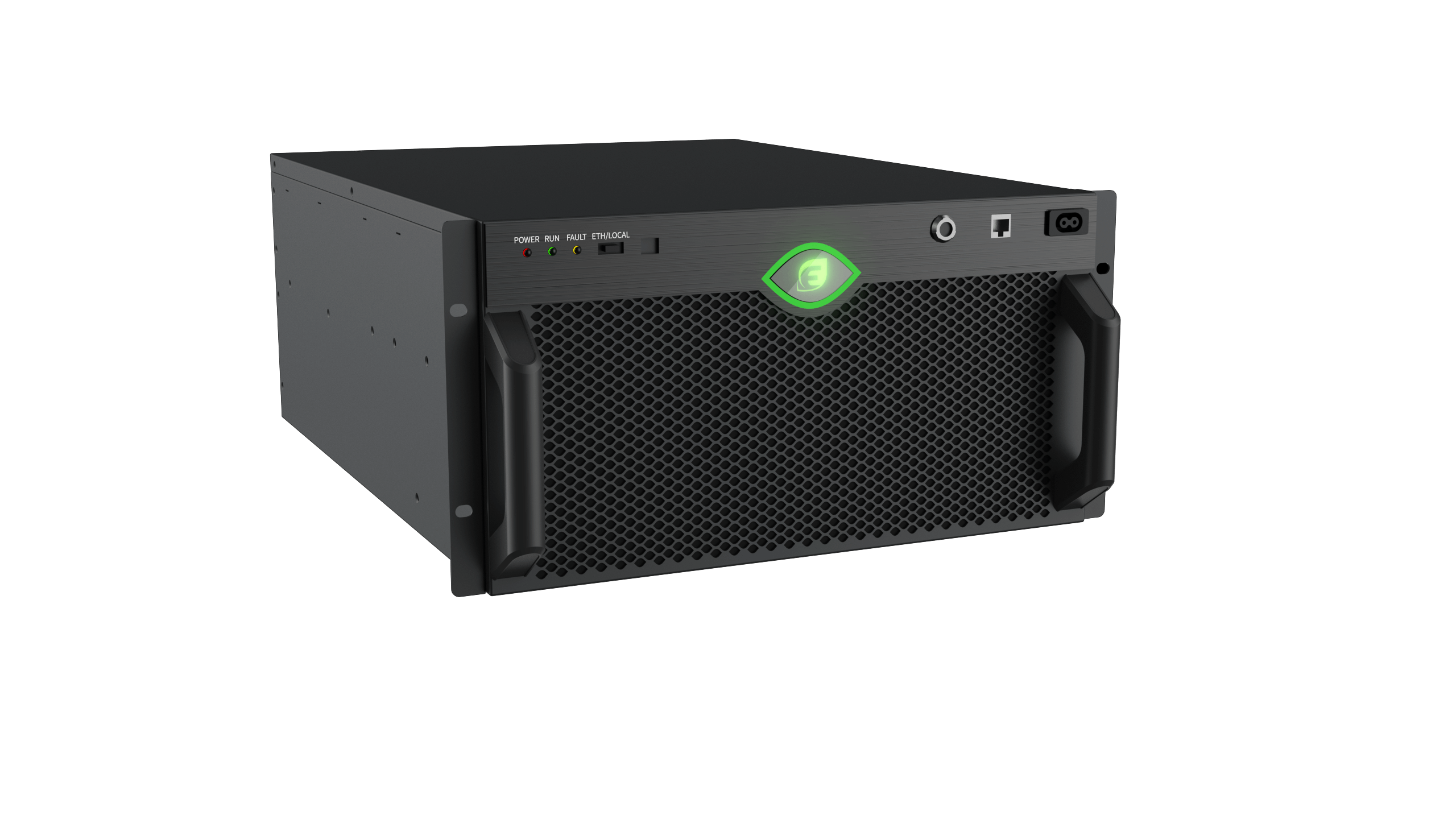

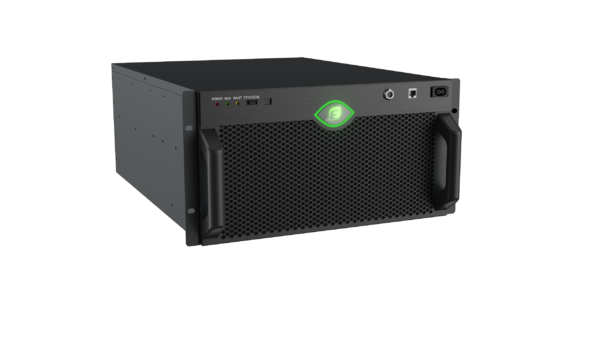

1. 储能双向AC/DC变流器工作原理
2. 储能双向AC/DC变流器技术规格
| 规格（KW） | 30 | 50 | 62.5 | 80 | 100 |
| 直流侧 | |||||
| 电压范围（V） | 560~850 | 615~850（3P3L）/650~850(3P4L) | |||
| 输入路数 | 1 | ||||
| 最大电流（A） | 55 | 90 | 113 | 123 | 150 |
| 交流侧（并网） | |||||
| 电压范围/额定电压（V） | 320~460/400 | ||||
| 频率范围（ Hz） | 50/60±5自适应 | ||||
| 接线方式 | 3P3W/3P4W | ||||
| 额定功率（KW） | 30 | 50 | 62.5 | 80 | 100 |
| 最大功率（kW） | 33 | 55 | 69 | 88 | 110 |
| 额定电流（ A） | 43 | 72 | 90 | 115 | 145 |
| 功率因素 | 0.99 | ||||
| 功率因素调节范围 | 1（超前）~1(滞后） | ||||
| 电流畸变率（KW） | ＜3%（额定功率） | ||||
| 直流分量 | 0.5% | ||||
| 过载能力 | 110%长期 | ||||
| 最大放电效率 | 98.2% | >98.2% | |||
| 交流侧（离网，需增加均压模块） | |||||
| 额定输出电压（V） | 400 | ||||
| 交流电压谐波 | ＜3%（线性负载） | ||||
| 频率（Hz） | 50/60 | 50±5Hz | |||
| 交流输出功率（KW） | 50 | 62.5 | 62.5 | 80 | 100 |
| 设备保护 | |||||
| 具备功能 | 电池防反接、直流过流保护、交流过流保护、交流过压保护、浪涌保护、电网监测 | ||||
| 尺寸（WDH, mm） | 440*425*88 | 592*585*120 | 484*590*232 | 484*610*255 | |
| 重量（kg） | 12 | 15 | 38 | 47 | |
| 海拔高度 | ＞2000m时降额使用 | ||||
| 工作温度 | -25℃～60℃，55℃以上降额使用 | -30℃～55℃ | |||
| 存储温度 | -45℃～70℃ | ||||
| 湿度 | 5%～95% RH，无冷凝 | 小于95% RH，无冷凝 | |||
| 冷却方式 | 智能风冷 | ||||
| 防护等级 | IP20 | ||||
| 通讯接口 | CAN/RS485 | ||||
| 符合标准 | GB/T 34120-2017，GB/T 34133-2017 | ||||
3. 产品特点
- 三电平拓扑，转换效率最高>98.5%
- 高动态响应，满载切换时间低至10ms
- 支持多机并联运行，可扩容至2MW
- 模块化设备使配置更加灵活，维护便捷
- 高速IGBT、低内阻滤波器
- 并离网无缝切换，快速响应，保证关键负载持续不间断供电
- 直流输入范围宽，支持梯次电池利用
- 有功、无功独立调节，提升电能质量
5. 典型应用场景
- 储能、锂电池检测
- 交直流模拟电源，电子负载
- 储能逆变器
- 削峰填谷：在电价低谷时存储电量，用电高峰期放电，节约用电成本
- 不间断供电：当电网停电时，系统可不间断离网供电，保证负荷正常运转
- 动态增容：补偿短时电力资源的不足，延缓配电投资
- 电能质量管理，补偿电网电压的瞬态跌落、负载的功率因数及谐波电流
- 可组成混合微电网系统
