400V静止无功发生器用于11kV电网

总结

在光伏发电厂或工厂中，电网的电压为11kV或33kV。如果无功补偿所需的容量较小，可以使用低压静止无功发生器SVG来补偿高压无功功率，这样更具成本效益。

1. 项目背景和享受电源解决方案

当功率因数跟踪点位于高压11kV栅极时，SVG可以采集高压侧栅极的PT电压信号和CT电流信号。如果用户高压侧没有PT，SVG可以通过自己的软件计算采集低压侧的电压，跟踪高压侧的功率因数，实现高压开关处功率因数的自动无功补偿功能。动态补偿响应时间不超过30ms。

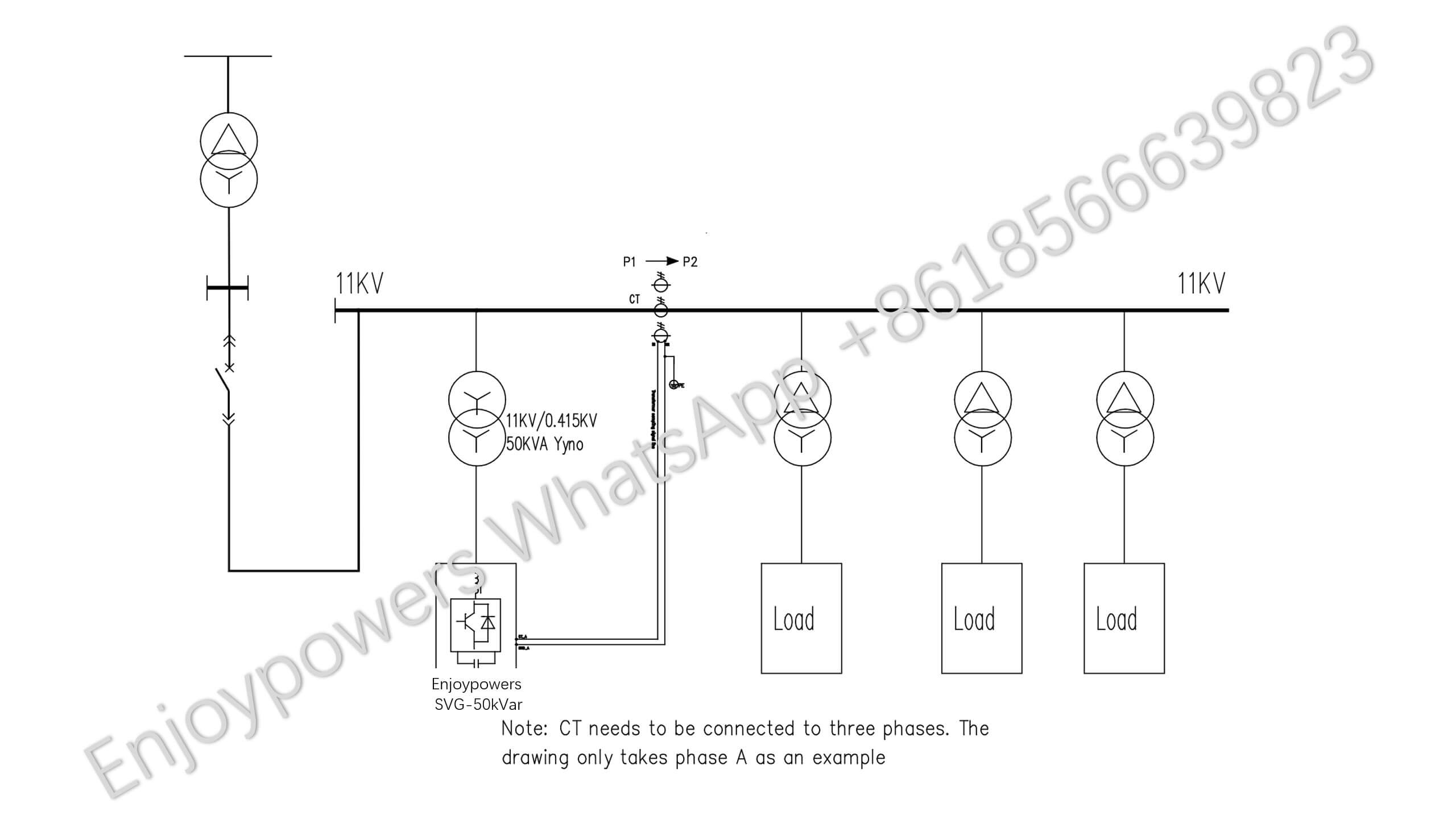

2. 系统原理图

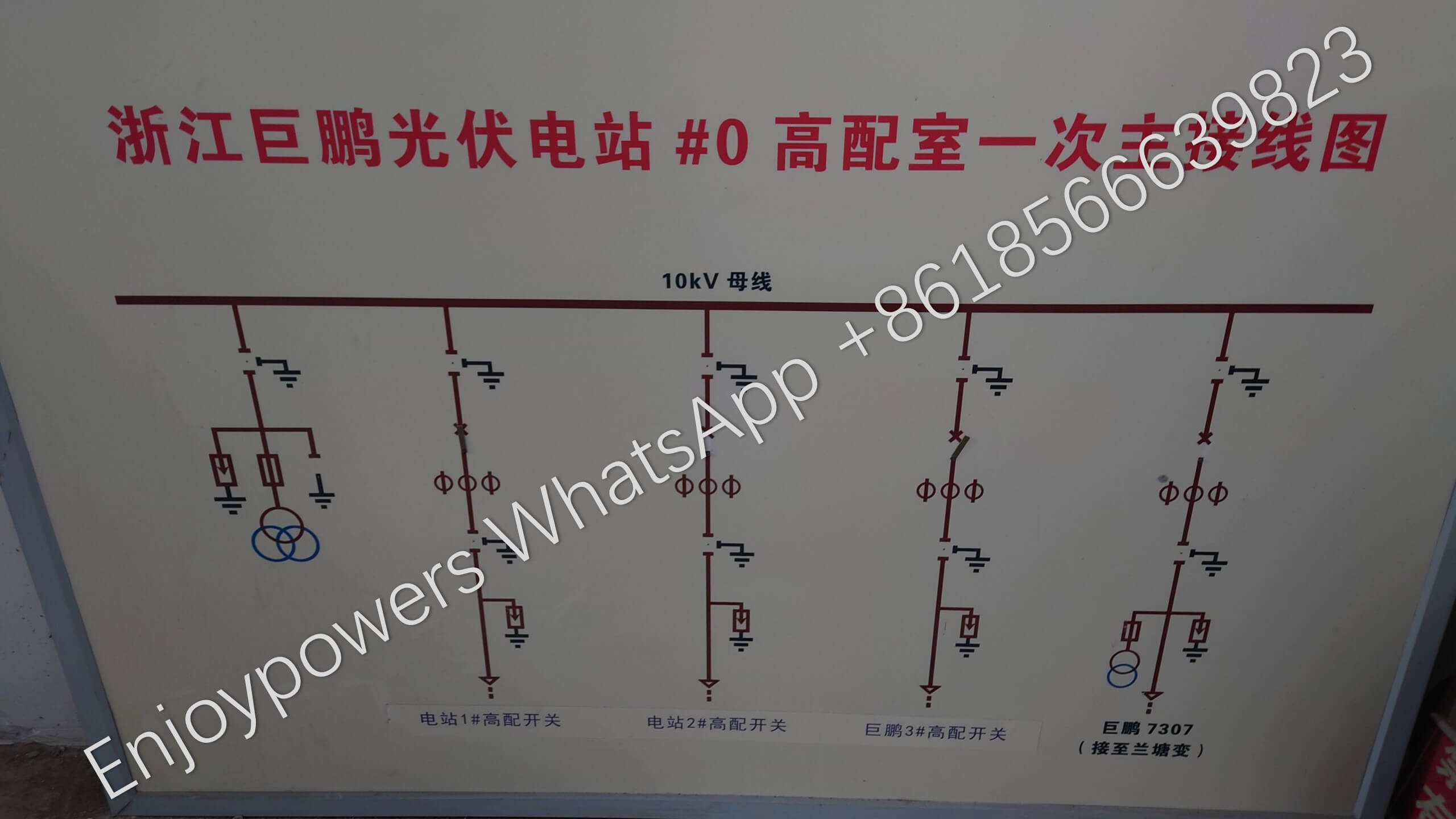

3.电能质量应用
